Rozdzielenie zasilania z jednego kabla to częsta potrzeba podczas modernizacji domowych instalacji elektrycznych, polegająca na doprowadzeniu prądu do dwóch lub więcej odbiorników z jednego punktu zasilającego. Najbezpieczniejszą i zgodną ze standardami metodą jest wykonanie połączeń w dedykowanej puszce instalacyjnej. W tym praktycznym przewodniku pokażę Ci, jak bezpiecznie i skutecznie podzielić zasilanie z pojedynczego przewodu na wiele punktów, co jest niezwykle przydatne podczas remontów i ulepszeń w Twoim domu.
Rozdzielenie prądu z jednego kabla: kiedy to konieczne i czy to bezpieczne?
Potrzeba rozdzielenia zasilania z jednego kabla pojawia się zazwyczaj wtedy, gdy chcemy rozbudować istniejącą instalację elektryczną. Może to być chęć dodania nowego gniazdka w dogodniejszym miejscu, zainstalowania dodatkowego punktu oświetleniowego, czy też podłączenia kilku urządzeń do jednego źródła zasilania. Jest to bardzo częsta sytuacja, zwłaszcza w starszych budynkach, gdzie pierwotna instalacja nie przewidywała tak wielu punktów poboru mocy, jak ma to miejsce dzisiaj. Na szczęście, przy zachowaniu odpowiednich zasad, jest to zadanie wykonalne dla wielu domowych majsterkowiczów.
Najczęstsze sytuacje, w których potrzebujesz dodatkowego punktu zasilania
Wyobraź sobie sytuację, w której chcesz zainstalować nową lampę sufitową w pokoju, ale jedynym dostępnym punktem zasilania jest istniejące gniazdko. Albo potrzebujesz dodatkowego gniazdka w kuchni, aby podłączyć ekspres do kawy bez konieczności używania przedłużacza. Możliwe jest również, że chcesz zasilić kilka niewielkich urządzeń, takich jak lampki nocne czy ładowarki, z jednego, łatwo dostępnego punktu. We wszystkich tych przypadkach kluczem jest umiejętne rozdzielenie istniejącego zasilania.
Kluczowe zasady bezpieczeństwa: To musisz wiedzieć, zanim dotkniesz kabli!
Bezpieczeństwo przede wszystkim! Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz bezwzględnie wyłączyć zasilanie w obwodzie, w którym zamierzasz pracować. Najlepiej zrobić to na poziomie rozdzielnicy, wyłączając odpowiedni bezpiecznik. Ale to nie wszystko po wyłączeniu bezpiecznika, koniecznie sprawdź za pomocą próbnika napięcia lub miernika, czy w przewodach rzeczywiście nie ma prądu. Dopiero gdy masz 100% pewności, że obwód jest bezpieczny, możesz przystąpić do dalszych prac. Ignorowanie tego kroku może prowadzić do bardzo poważnych konsekwencji, włącznie z porażeniem prądem.
Samodzielna praca czy wezwanie elektryka? Granica odpowiedzialności
Wiele prostych prac elektrycznych, takich jak wymiana gniazdka, włącznika światła czy żarówki, można wykonać samodzielnie, pod warunkiem ścisłego przestrzegania zasad bezpieczeństwa. Jednak rozdzielanie zasilania z jednego kabla na kilka punktów to już bardziej zaawansowana ingerencja w instalację. Zgodnie z przepisami, tego typu modyfikacje, które polegają na tworzeniu nowych odgałęzień obwodów elektrycznych, powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje. W Polsce wymagane są do tego uprawnienia kwalifikacyjne Stowarzyszenia Elektryków Polskich (SEP), zazwyczaj w zakresie eksploatacji (E). Samodzielne wykonywanie bardziej skomplikowanych prac bez uprawnień nie tylko jest ryzykowne pod względem bezpieczeństwa (ryzyko porażenia prądem, pożaru), ale także może wiązać się z odpowiedzialnością prawną, zwłaszcza w przypadku awarii lub wypadku.
Niezbędnik majsterkowicza: Jakie narzędzia i materiały przygotować do pracy?
Odpowiednie przygotowanie to podstawa każdej udanej i bezpiecznej pracy, a w przypadku elektryki jest to wręcz kluczowe. Zanim zabierzesz się za rozdzielanie przewodów, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Dzięki temu unikniesz niepotrzebnych przerw w pracy i zminimalizujesz ryzyko popełnienia błędów.
Podstawowe narzędzia, bez których ani rusz: próbnik napięcia, ściągacz izolacji, wkrętaki
Na Twojej liście narzędzi nie może zabraknąć próbnika napięcia. Jest to absolutnie kluczowe narzędzie do sprawdzania obecności napięcia w przewodach bez niego praca jest niebezpieczna. Następnie potrzebny będzie ściągacz izolacji, który pozwoli Ci precyzyjnie zdjąć izolację z końcówek przewodów bez ich uszkodzenia. Niezbędne będą również wkrętaki najlepiej zestaw z izolowanymi rękojeściami, dopasowane do rozmiarów śrub w kostkach elektrycznych czy szybkozłączkach.
Wybór puszki instalacyjnej: natynkowa czy podtynkowa?
Wszystkie połączenia elektryczne muszą być wykonane w odpowiednio do tego przeznaczonej puszce instalacyjnej. Jeśli modernizujesz instalację w istniejących ścianach, najczęściej wybierzesz puszkę podtynkową, którą montuje się w wyfrezowanym otworze w ścianie. Jeśli jednak prowadzisz instalację natynkowo (np. w piwnicy, garażu, lub na ścianie z płyty gipsowo-kartonowej), lepszym rozwiązaniem będzie puszką natynkową, którą montuje się bezpośrednio na powierzchni ściany. Niezależnie od typu, puszka chroni połączenia przed uszkodzeniem i wilgocią i zapewnia bezpieczeństwo.
Elementy połączeniowe: Kostki elektryczne kontra szybkozłączki WAGO
Do łączenia przewodów masz dwie główne opcje. Pierwsza to tradycyjne kostki elektryczne, zwane też listwami zaciskowymi. Są one tanie i powszechnie dostępne. Wymagają jednak dokręcenia śrubokrętem, co może być czasochłonne i wymaga pewnej wprawy, aby zapewnić solidny styk. Drugą, nowocześniejszą i często wygodniejszą opcją, są szybkozłączki, na przykład popularne złączki WAGO (np. z serii 221). Ich ogromną zaletą jest szybkość montażu wystarczy włożyć odpowiednio przygotowany przewód. Są one cenione za pewność połączenia, a wiele modeli pozwala na łączenie zarówno przewodów drutowych, jak i linkowych, bez konieczności używania narzędzi. Według danych Lighting.philips.pl, szybkozłączki znacząco przyspieszają prace instalacyjne i zwiększają ich bezpieczeństwo.
Przygotowanie do rozdzielania prądu: Bezpieczeństwo i wstępne kroki
Zanim przejdziemy do faktycznego łączenia przewodów, musimy jeszcze raz podkreślić wagę bezpieczeństwa i staranności. Każdy kolejny krok musi być wykonany z rozwagą, aby zapewnić prawidłowe i bezpieczne działanie instalacji.
Krok 1: Wyłącz zasilanie i upewnij się, że prąd nie płynie
To najważniejszy krok, który należy wykonać z najwyższą starannością. Zlokalizuj w swojej rozdzielnicy bezpiecznik odpowiedzialny za obwód, w którym będziesz pracować. Ostrożnie go wyłącz. Następnie, używając próbnika napięcia, sprawdź brak napięcia na przewodach w miejscu, gdzie zamierzasz dokonać połączenia. Dotknij próbnikiem każdego z przewodów, upewniając się, że nie świeci ani nie wydaje żadnego sygnału dźwiękowego. Dopiero wtedy możesz być pewien, że praca jest bezpieczna.
Krok 2: Przygotowanie puszki i wprowadzenie kabli
Jeśli używasz puszki podtynkowej, upewnij się, że jest ona prawidłowo osadzona w ścianie. W przypadku puszek natynkowych, zamontuj je w wybranym miejscu. Następnie przygotuj puszkę do wprowadzenia kabli zazwyczaj polega to na wyłamaniu odpowiednich otworów (tzw. dławików) w ściance puszki. Wprowadź do środka kable zasilające i te, które będą prowadzić do nowych punktów odbioru. Zostaw odpowiedni zapas długości przewodów wewnątrz puszki, aby swobodnie móc wykonać połączenia.
Krok 3: Identyfikacja żył: co oznaczają kolory kabli (L, N, PE)?
Prawidłowe rozpoznanie żył jest absolutnie kluczowe dla bezpieczeństwa. W Polsce obowiązuje standardowa kolorystyka przewodów elektrycznych:
- Żyła żółto-zielona (PE): Jest to przewód ochronny, który odprowadza ewentualne prądy zwarciowe do ziemi. Musi być zawsze połączony z punktem uziemienia.
- Żyła niebieska (N): To przewód neutralny, stanowiący część obwodu powrotnego prądu.
- Żyła brązowa, czarna lub szara (L): Jest to przewód fazowy, który doprowadza napięcie zasilające do odbiornika.
Pamiętaj, że zawsze należy połączyć żyły o tym samym kolorze ze sobą.
Krok 4: Skracanie i zdejmowanie izolacji z przewodów
Po wprowadzeniu kabli do puszki i ich zidentyfikowaniu, należy przygotować końcówki przewodów do połączenia. Przy pomocy obcinaczek lub noża można delikatnie skrócić przewody do odpowiedniej długości, tak aby po połączeniu swobodnie mieściły się w puszce. Następnie, używając ściągacza izolacji, ostrożnie zdejmij około 1-1,5 cm izolacji z końcówki każdej żyły. Upewnij się, że podczas zdejmowania izolacji nie uszkodziłeś miedzianych drucików rdzenia przewodu.
Techniki łączenia przewodów: Kostki elektryczne kontra szybkozłączki WAGO
Wybór odpowiedniej metody łączenia przewodów ma znaczący wpływ na szybkość wykonania pracy, a także na trwałość i bezpieczeństwo połączenia. Omówmy dwie najpopularniejsze techniki.
Krok 5: Wykonanie połączeń metodą na kostkę elektryczną
W przypadku tradycyjnych kostek elektrycznych, należy włożyć odpowiednie końcówki żył do otworów w kostce. Zazwyczaj w jednej kostce można połączyć kilka przewodów. Następnie, za pomocą wkrętaka, należy dokręcić śrubki, które zaciskają przewody wewnątrz kostki. Upewnij się, że śrubki są dokręcone mocno, ale z wyczuciem, aby nie uszkodzić przewodu. Każde połączenie powinno być pewne i stabilne.
Krok 6: Wykonanie połączeń metodą na szybkozłączki WAGO
Szybkozłączki WAGO, zwłaszcza modele z dźwigniami (np. seria 221), są niezwykle proste w użyciu. W przypadku złączek bez dźwigni, należy włożyć przygotowany przewód do odpowiedniego otworu. Jeśli używasz złączek z dźwigniami, podnieś dźwignię, włóż przewód do otworu, a następnie opuść dźwignię, która zaciska przewód. Proces ten jest bardzo szybki i intuicyjny. Szybkozłączki zapewniają pewne i trwałe połączenie, a dzięki nim można łatwo łączyć ze sobą przewody o różnym przekroju i wykonaniu (drut i linka).
Krok 7: Ułożenie przewodów w puszce i finalne zamknięcie
Po wykonaniu wszystkich połączeń, należy je starannie ułożyć wewnątrz puszki instalacyjnej. Upewnij się, że przewody nie są ściśnięte ani zagięte pod ostrym kątem, co mogłoby prowadzić do uszkodzenia izolacji lub żył. Po ułożeniu przewodów, zamknij puszkę instalacyjną za pomocą jej pokrywy. Jeśli jest to puszką podtynkową, teraz można ją zatynkować, a jeśli natynkową przykręcić jej obudowę.
Dwa najczęstsze scenariusze: Rozdzielanie zasilania dla gniazdek i oświetlenia

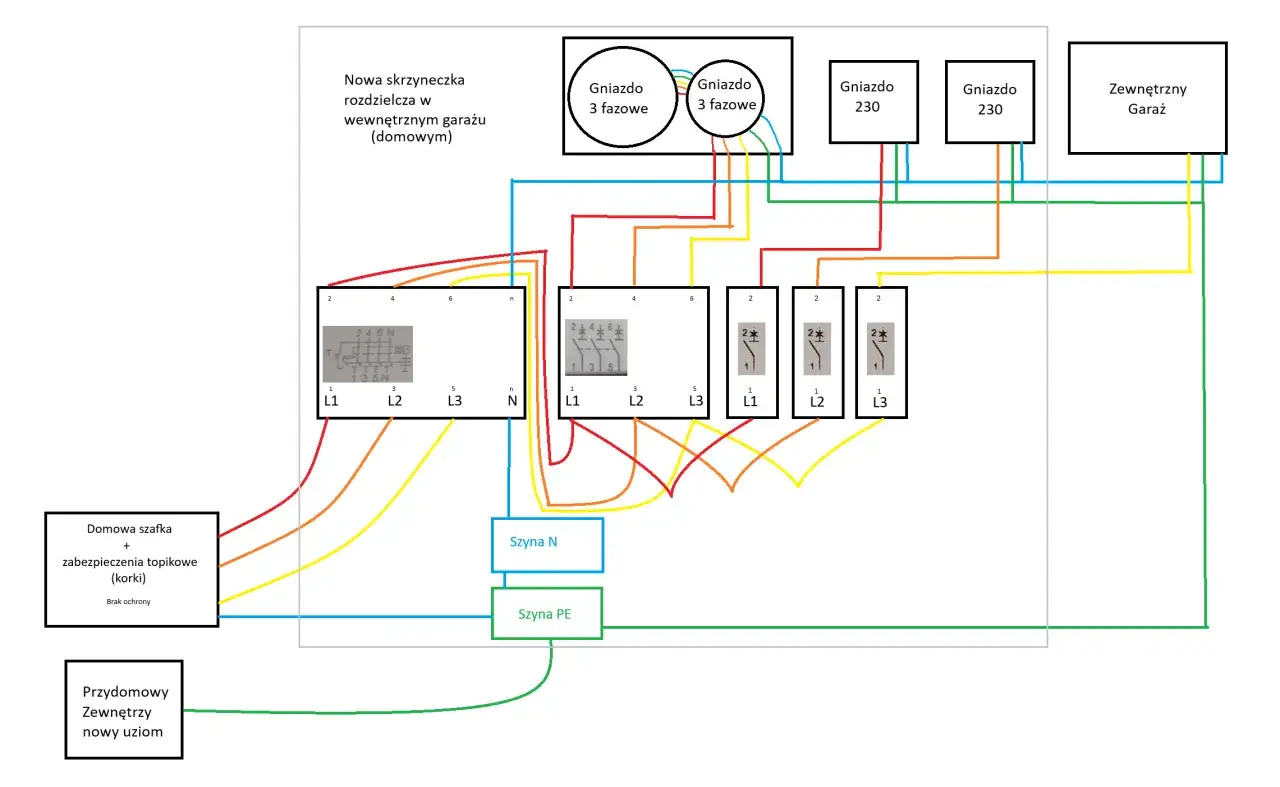

Przedstawione poniżej schematy to najczęściej spotykane praktyczne zastosowania rozdzielania prądu z jednego kabla. Pozwalają one na efektywne poszerzenie funkcjonalności istniejącej instalacji.
Schemat połączeń dla dwóch gniazdek elektrycznych z jednego kabla
Aby rozdzielić zasilanie z jednego kabla na dwa gniazdka, należy podłączyć do jednego kabla zasilającego (przewód fazowy L, neutralny N i ochronny PE) dwa wyjściowe kable, które poprowadzą zasilanie do każdego z gniazdek. W puszce instalacyjnej połączysz:
- Żyłę fazową (L) z kabla zasilającego z żyłami fazowymi (L) obu kabli do gniazdek.
- Żyłę neutralną (N) z kabla zasilającego z żyłami neutralnymi (N) obu kabli do gniazdek.
- Żyłę ochronną (PE) z kabla zasilającego z żyłami ochronnymi (PE) obu kabli do gniazdek.
Pamiętaj, że dla obwodów gniazd ogólnego przeznaczenia standardowo stosuje się przewody o przekroju 2,5 mm², aby zapewnić odpowiednią obciążalność.
Jak podłączyć dwie lampy do jednego źródła zasilania?
Podłączenie dwóch lamp do jednego źródła zasilania przebiega analogicznie do podłączania gniazdek, z tą różnicą, że obwód oświetleniowy zazwyczaj ma mniejsze zapotrzebowanie na moc. W puszce instalacyjnej połączysz:
- Żyłę fazową (L) z kabla zasilającego z żyłami fazowymi (L) obu kabli do lamp.
- Żyłę neutralną (N) z kabla zasilającego z żyłami neutralnymi (N) obu kabli do lamp.
- Żyłę ochronną (PE) z kabla zasilającego z żyłami ochronnymi (PE) obu kabli do lamp (jeśli lampy posiadają uziemienie).
Dla obwodów oświetleniowych standardowo stosuje się przewody o przekroju 1,5 mm², co jest wystarczające dla większości typowych lamp.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy pracach z elektryką
Nawet przy najlepszych chęciach, podczas prac z elektryką można popełnić błędy, które mogą mieć bardzo poważne konsekwencje. Oto kilka najczęstszych pomyłek, których należy unikać za wszelką cenę.
Niewłaściwe łączenie kolorów żył i jego konsekwencje
Najgroźniejszym błędem jest pomylenie kolorów żył. Połączenie fazy z przewodem neutralnym może spowodować zwarcie, a w najlepszym wypadku zadziałanie zabezpieczeń (wybicie bezpiecznika). Brak podłączenia przewodu ochronnego (PE) do uziemienia pozbawia instalację zabezpieczenia przed porażeniem w przypadku awarii urządzenia. Zawsze pamiętaj o zasadzie: żółto-zielony do żółto-zielonego, niebieski do niebieskiego, a brązowy/czarny/szary do brązowego/czarnego/szarego.
Zbyt słaby styk lub uszkodzenie przewodów: ukryte zagrożenie
Luźne połączenie w kostce lub szybkozłączce to potencjalne źródło iskrzenia, przegrzewania się i w konsekwencji pożaru. Podobnie, uszkodzenie izolacji przewodu podczas zdejmowania jej lub w wyniku zbyt mocnego dociśnięcia w puszce, stwarza ryzyko zwarcia i porażenia prądem. Dlatego tak ważne jest precyzyjne przygotowanie przewodów i pewne wykonanie połączeń.
Przeciążenie obwodu: dlaczego dobór przekroju kabla jest tak ważny?
Każdy obwód elektryczny jest zaprojektowany do pracy z określonym maksymalnym obciążeniem. Ignorowanie tego faktu i podłączanie zbyt wielu urządzeń do jednego obwodu, zwłaszcza przy użyciu przewodów o zbyt małym przekroju, prowadzi do ich przegrzewania. Może to skutkować stopieniem izolacji, zwarciem, a nawet pożarem. Dobór odpowiedniego przekroju kabla (1,5 mm² dla oświetlenia, 2,5 mm² dla gniazd) jest absolutnie kluczowy dla bezpieczeństwa.
Kiedy "zrób to sam" to za mało? Rola uprawnień SEP w modernizacji instalacji
Choć wiele prac domowych można wykonać samodzielnie, w przypadku instalacji elektrycznych istnieją pewne granice. Niektóre zadania wymagają wiedzy i doświadczenia profesjonalisty, a także formalnych kwalifikacji.
Czym są uprawnienia SEP i dlaczego są wymagane prawnie?
Uprawnienia kwalifikacyjne SEP (Stowarzyszenia Elektryków Polskich) to certyfikaty potwierdzające wiedzę i umiejętności w zakresie bezpiecznej eksploatacji urządzeń elektrycznych. W przypadku prac związanych z modyfikacją instalacji elektrycznych, tworzeniem nowych obwodów czy podłączaniem urządzeń o dużej mocy, wymagane są uprawnienia w zakresie eksploatacji (E). Są one wymagane prawnie, aby zapewnić bezpieczeństwo użytkowników instalacji i zapobiegać wypadkom oraz pożarom.
Przeczytaj również: Producent armatury – jakie parametry i normy mają kluczowe znaczenie?
Jakie prace elektryczne możesz wykonać samodzielnie, a które musi zatwierdzić fachowiec?
Samodzielnie możesz wykonać proste czynności, takie jak wymiana żarówki, wymiana gniazdka lub włącznika światła na identyczny model, czy podłączenie lampy, która ma fabrycznie zamontowany wtyk. Jednak wszelkie prace polegające na rozdzielaniu zasilania, tworzeniu nowych obwodów, wymianie bezpieczników na inne niż przewidziane przez producenta, czy podłączaniu urządzeń o dużej mocy (np. kuchenek elektrycznych, bojlerów) to zadania, które bezwzględnie powinny być wykonane przez elektryka z odpowiednimi uprawnieniami SEP.
