Symbole na planie mieszkania: Przewodnik po oznaczeniach

Kupiłeś mieszkanie i nie rozumiesz planu? Oto klucz do jego odczytania

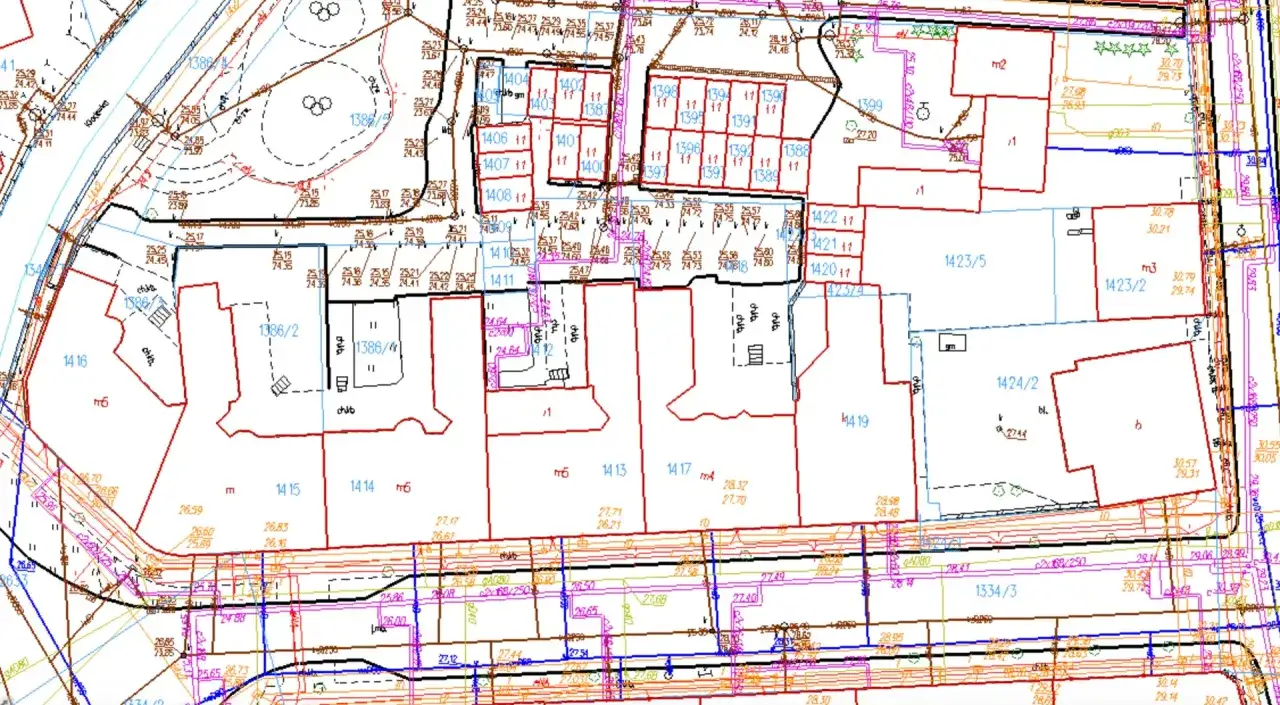

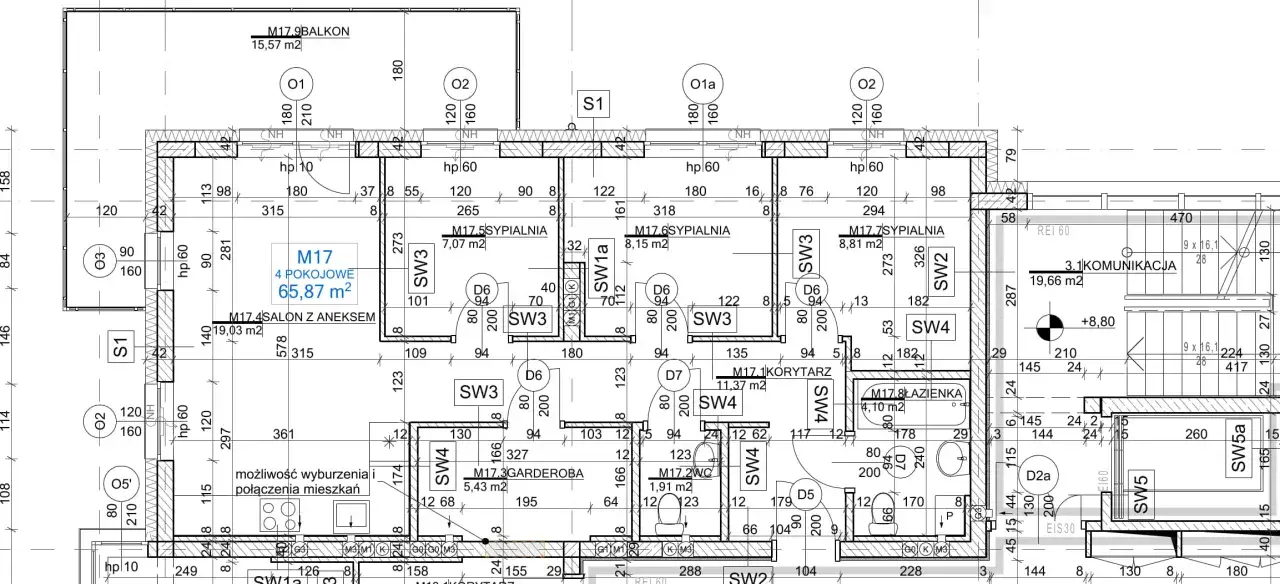

Kiedy otrzymujesz dokumentację techniczną swojego nowego mieszkania, często pojawia się pytanie: co właściwie oznaczają te wszystkie linie i symbole? Deweloperzy zazwyczaj udostępniają dwa rodzaje planów: sprzedażowy (marketingowy) i architektoniczny (techniczny). Pierwszy, często kolorowy i z przykładową aranżacją, ma na celu pokazanie potencjału lokalu i zachęcenie do zakupu. To jednak plan architektoniczny, czyli rzut techniczny, jest tym kluczowym dokumentem, na którym należy opierać wszelkie decyzje dotyczące aranżacji, a nawet zakupu. Jest on znacznie bardziej szczegółowy i zawiera informacje niezbędne do zrozumienia faktycznego układu i możliwości lokalu.

Kolejnym ważnym elementem każdego planu architektonicznego jest skala. Standardowo rzuty wykonuje się w skali 1:50 lub 1:100. Oznacza to, że 1 cm na planie odpowiada 50 lub 100 cm w rzeczywistości. Zrozumienie skali jest fundamentalne dla prawidłowej interpretacji wymiarów pomieszczeń i elementów konstrukcyjnych. Pozwala to na realistyczne wyobrażenie sobie przestrzeni i zaplanowanie rozmieszczenia mebli czy sprzętów, a także uniknięcie błędów podczas późniejszych prac adaptacyjnych.

Fundamenty Twojego M: Jak rozpoznać ściany, okna i drzwi?

Podstawowe symbole konstrukcyjne na polskich planach mieszkań to fundamenty, na których opiera się cała ich struktura. Ściany nośne są zazwyczaj oznaczane grubszą, często wypełnioną kreskowaniem lub ciemniejszym kolorem linią. Ich grubość jest wyraźnie większa niż innych ścian, a co najważniejsze są to elementy stałe, których nie można modyfikować bez specjalistycznych pozwoleń i ekspertyz. Ich lokalizacja determinuje układ pomieszczeń i nie można ich swobodnie przesuwać.

W przeciwieństwie do ścian nośnych, ściany działowe przedstawiane są za pomocą cieńszych linii. Oferują one znacznie większą elastyczność aranżacyjną i w wielu przypadkach można je przesuwać, a nawet usuwać, aby stworzyć bardziej otwartą przestrzeń. Symbole drzwi i okien oznaczane są jako przerwy w ścianie. Kluczowym elementem przy drzwiach jest łuk, który wskazuje kierunek i promień otwierania skrzydła. Jest to niezwykle ważne dla planowania przestrzeni, aby wiedzieć, gdzie drzwi się otwierają i ile miejsca potrzebują. Przy oknach i drzwiach często podawane są również wymiary, co ułatwia dobór odpowiednich przeszkleń czy drzwi wewnętrznych.

Znaczenie linii wymiarowych na rzucie jest nie do przecenienia. Pozwalają one na precyzyjne odczytanie odległości między elementami konstrukcyjnymi, wymiarów pomieszczeń, a także grubości samych ścian. Zazwyczaj linie wymiarowe są poprowadzone równolegle do ścian lub elementów, których dotyczą, a liczby umieszczone nad nimi wskazują konkretne odległości w metrach lub centymetrach. Umiejętność odczytywania tych linii pozwala na samodzielne zweryfikowanie wymiarów i lepsze zrozumienie skali pomieszczeń.

Niewidoczne, a kluczowe: Przewodnik po symbolach instalacji

Instalacje to często najbardziej skomplikowana część planu, ale ich zrozumienie jest kluczowe dla funkcjonalności mieszkania. W przypadku instalacji elektrycznej, typowe oznaczenia obejmują punkty oznaczające gniazdka elektryczne (często jako okrąg z jedną lub kilkoma kropkami), włączniki światła (zazwyczaj jako małe kwadraciki lub łuki) oraz punkty oświetleniowe (symbol żarówki lub okręgu z krzyżykiem). Lokalizacja tych punktów pozwoli Ci zaplanować rozmieszczenie mebli i sprzętów AGD.

Instalacja wodno-kanalizacyjna (WOD-KAN) jest oznaczana zazwyczaj liniami symbolizującymi doprowadzenie ciepłej i zimnej wody (często linie ciągłe i przerywane) oraz kanalizację (linie z charakterystycznym wzorem). Lokalizacja punktów poboru wody i odpływów jest stała i determinuje umiejscowienie kuchni i łazienek. W ramach instalacji centralnego ogrzewania (C.O.) na planach zazwyczaj zaznacza się położenie grzejników, często jako prostokąty z symbolami wskazującymi ich typ lub moc. Czasem można również spotkać oznaczenia ogrzewania podłogowego.

Piony instalacyjne, czyli szachty, w których biegną instalacje wentylacyjne i wodno-kanalizacyjne, są zazwyczaj oznaczone jako przekreślone kwadraty lub prostokąty. Ich lokalizacja jest stała i absolutnie nie można ich modyfikować. To właśnie w tych miejscach znajdują się kluczowe punkty instalacyjne, a ich usytuowanie determinuje rozmieszczenie kuchni, łazienek i toalet. Zrozumienie tych symboli pozwoli Ci uniknąć nieprzyjemnych niespodzianek podczas planowania remontu.

Na co zwrócić szczególną uwagę? Najczęstsze pułapki i niedopowiedzenia

Choć symbole na planach architektonicznych są w dużej mierze znormalizowane przez Polskie Normy, takie jak PN-B-01025 dla rysunków architektoniczno-budowlanych czy PN-E-01200 dla instalacji elektrycznych, warto pamiętać, że deweloperzy mogą stosować własne uproszczenia lub modyfikacje. Dlatego zawsze kluczowe jest sprawdzenie legendy dołączonej do planu. To tam znajdziesz dokładne wyjaśnienie wszystkich użytych symboli, nawet tych niestandardowych. Ignorowanie legendy może prowadzić do błędnych interpretacji.

Kolejnym ważnym elementem jest symbol kompasu lub strzałka z literą "N" (północ). Pozwala on określić usytuowanie mieszkania względem stron świata. Jest to niezwykle istotne dla oceny nasłonecznienia poszczególnych pomieszczeń w ciągu dnia i roku, co przekłada się na komfort termiczny i światło naturalne. Wiedza o tym, które okna wychodzą na północ, a które na południe, pomoże Ci w planowaniu aranżacji, wyborze roślinności czy nawet rozmieszczeniu sprzętów elektronicznych.

Warto również zwrócić uwagę na tzw. "trudne miejsca" na planie. Mogą to być skosy, belki konstrukcyjne (często zaznaczone jako pogrubione linie lub prostokąty), czy nietypowe kształty pomieszczeń. Jeśli na planie dostępne są informacje o wysokościach, np. w przekrojach, zwróć na nie szczególną uwagę, szczególnie w przypadku pomieszczeń ze skosami. Zrozumienie tych elementów pozwoli Ci realistycznie ocenić możliwości adaptacyjne i uniknąć problemów podczas aranżacji wnętrza.

Od teorii do praktyki: Zastosuj wiedzę na własnym planie

Teraz, gdy znasz już podstawowe zasady, czas na praktykę. Weź do ręki plan swojego mieszkania i zacznij od identyfikacji kluczowych elementów: zlokalizuj ściany nośne i działowe, zwróć uwagę na rozmieszczenie drzwi i okien, a także na kierunek ich otwierania. Następnie przeanalizuj symbole instalacji gdzie są punkty elektryczne, gdzie przebiegają piony wodno-kanalizacyjne i wentylacyjne. Nie zapomnij o orientacji mieszkania względem stron świata. Staraj się odczytać wymiary i ocenić proporcje pomieszczeń. Im więcej razy przejdziesz przez ten proces, tym pewniej będziesz się czuł.

Kiedy już nabierzesz pewności siebie w odczytywaniu planu, przygotuj się do rozmowy z deweloperem lub architektem. Zrozumienie planu technicznego pozwoli Ci zadać świadome pytania. Zapytaj o możliwość modyfikacji ścian działowych, o dokładne umiejscowienie punktów instalacyjnych, o rodzaj ogrzewania czy izolację. Podkreśl swoje pomysły aranżacyjne i zapytaj o ich wykonalność. Aktywne korzystanie z wiedzy zdobytej podczas analizy planu to najlepszy sposób na uniknięcie błędów i zapewnienie sobie funkcjonalnego oraz estetycznego mieszkania, które będzie w pełni odpowiadać Twoim potrzebom.
