Montaż czujnika podłogówki: Poradnik krok po kroku

Dlaczego prawidłowy montaż czujnika jest ważniejszy niż myślisz?

Rola czujnika: Twój cichy strażnik komfortu i bezpieczeństwa

Czujnik temperatury pełni w systemie ogrzewania podłogowego rolę niezwykle ważną, choć często niedocenianą. Jego podstawowym zadaniem jest precyzyjne mierzenie temperatury powierzchni podłogi. Dzięki temu system sterowania, czyli termostat, wie, kiedy należy włączyć lub wyłączyć ogrzewanie, aby utrzymać pożądaną temperaturę. Zapobiega to przegrzewaniu się podłogi, co jest kluczowe dla ochrony materiałów wykończeniowych takich jak panele, drewno czy płytki. Zazwyczaj maksymalna dopuszczalna temperatura dla większości materiałów wynosi 26-28°C. Prawidłowe działanie czujnika bezpośrednio przekłada się na Twój komfort cieplny podłoga jest przyjemnie ciepła, ale nie gorąca, a system działa efektywnie, zużywając energię tylko wtedy, gdy jest to potrzebne.

Skutki błędów: co grozi, gdy czujnik jest źle zamontowany?

• Fałszywe odczyty temperatury: Jeśli czujnik zostanie umieszczony w niewłaściwym miejscu, może wysyłać do termostatu błędne informacje. Może to skutkować albo niedogrzaniem pomieszczenia, albo, co gorsza, przegrzaniem podłogi.
• Uszkodzenie materiałów wykończeniowych: Przegrzana podłoga może prowadzić do deformacji, pękania lub odspajania się materiałów takich jak panele laminowane, drewno czy wykładziny.
• Nieefektywne ogrzewanie: Błędne odczyty mogą sprawić, że system będzie działał nieoptymalnie, zużywając więcej energii niż potrzeba, a jednocześnie nie zapewniając oczekiwanego komfortu cieplnego.
• Problemy z serwisowaniem: Jeśli czujnik nie zostanie zamontowany w rurce osłonowej (peszlu), jego ewentualna wymiana w przyszłości będzie wymagała skuwania części podłogi, co generuje dodatkowe koszty i kłopot.

Przejdźmy teraz do kluczowych etapów montażu, zaczynając od wyboru miejsca. To fundament, na którym opiera się cała późniejsza funkcjonalność systemu.

Krok 1: Wybór idealnego miejsca na czujnik gdzie go umieścić, by pomiar był wiarygodny?

Zasada "złotego środka": dlaczego czujnik musi znaleźć się między przewodami grzewczymi?

Aby zapewnić jak najdokładniejszy pomiar temperatury całej ogrzewanej powierzchni, czujnik powinien być umieszczony w centralnym punkcie między dwoma sąsiadującymi ze sobą przewodami grzewczymi lub pętlami rur grzewczych. Takie rozmieszczenie gwarantuje, że odczyt będzie reprezentatywny dla średniej temperatury panującej w podłodze, a nie będzie zdominowany przez ciepło z jednego źródła lub chłód z otoczenia.

Strefy zakazane: jakich miejsc unikać przy planowaniu lokalizacji?

• Bezpośrednie sąsiedztwo źródeł ciepła: Unikaj montażu czujnika w pobliżu kominków, grzejników (jeśli występują w tym samym pomieszczeniu) lub innych elementów emitujących znaczną ilość ciepła.
• Bliskość okien i drzwi tarasowych: Te miejsca są narażone na napływ zimnego powietrza, co może prowadzić do fałszywych odczytów wskazujących na niższą temperaturę podłogi niż w rzeczywistości.
• Obszary pod stałą zabudową: Nie montuj czujnika tam, gdzie w przyszłości staną meble kuchenne, szafy wnękowe, czy inne elementy, które na stałe zasłonią podłogę. Ograniczy to cyrkulację powietrza i wpłynie na pomiar.
• Miejsca pod grubymi dywanami: Grube dywany działają jak izolator, zaburzając naturalny przepływ ciepła i utrudniając czujnikowi dokładne mierzenie temperatury podłogi.

Optymalna odległość od ściany i innych elementów pomieszczenia

Standardową i rekomendowaną odległością od ściany zewnętrznej lub wewnętrznej jest około 50 centymetrów. Pozwala to na umieszczenie czujnika w miejscu, które nie jest bezpośrednio narażone na skrajne temperatury wynikające z bliskości ścian zewnętrznych czy narożników, a jednocześnie jest na tyle daleko, by pomiar był reprezentatywny dla większej części pomieszczenia.

Zanim przystąpimy do właściwego montażu, upewnijmy się, że mamy pod ręką wszystkie niezbędne narzędzia i materiały. To pozwoli uniknąć niepotrzebnych przerw w pracy.

Krok 2: Przygotowanie do montażu co musisz mieć pod ręką?

Niezbędne narzędzia: od wiertarki po multimetr

• Wiertarka lub młotowiertarka: Do wykonania bruzdy w wylewce lub ścianie.
• Dłuto lub szpachla: Do precyzyjnego wyprofilowania bruzdy.
• Miarka i ołówek: Do wyznaczenia miejsca montażu i wymiarów bruzdy.
• Poziomica: Do sprawdzenia, czy bruzda jest odpowiednio wyrównana.
• Nożyk lub obcinak: Do przycinania peszla.
• Multimetr: Niezbędny do sprawdzenia rezystancji czujnika przed i po montażu.
• Śrubokręt: Do podłączenia przewodów do termostatu.
• Narzędzia do cięcia kabli: Do przygotowania przewodów.
• Pistolet do silikonu lub kleju: Do zaślepienia końca peszla.

Wybór materiałów: jaki czujnik i peszel (rurka osłonowa) będą najlepsze?

Na rynku dostępne są różne rodzaje czujników temperatury, jednak w systemach ogrzewania podłogowego najczęściej stosuje się czujniki typu NTC (ang. Negative Temperature Coefficient). Oznaczają one, że ich rezystancja maleje wraz ze wzrostem temperatury. Kluczowe jest, aby wybrany czujnik był kompatybilny z Twoim termostatem. Informację o wymaganej rezystancji (np. 10kΩ przy 25°C) znajdziesz w instrukcji obsługi termostatu. Montaż czujnika w rurce osłonowej, czyli popularnym peszlu, jest absolutnie podstawową i kluczową zasadą. Peszel chroni przewody czujnika przed uszkodzeniem mechanicznym i wilgocią z wylewki, a co najważniejsze umożliwia jego wymianę w przyszłości bez konieczności naruszania struktury podłogi. Wybieraj peszle o odpowiedniej średnicy, dopasowanej do grubości kabla czujnika.

Teraz przejdźmy do samego montażu, który wymaga precyzji i uwagi.

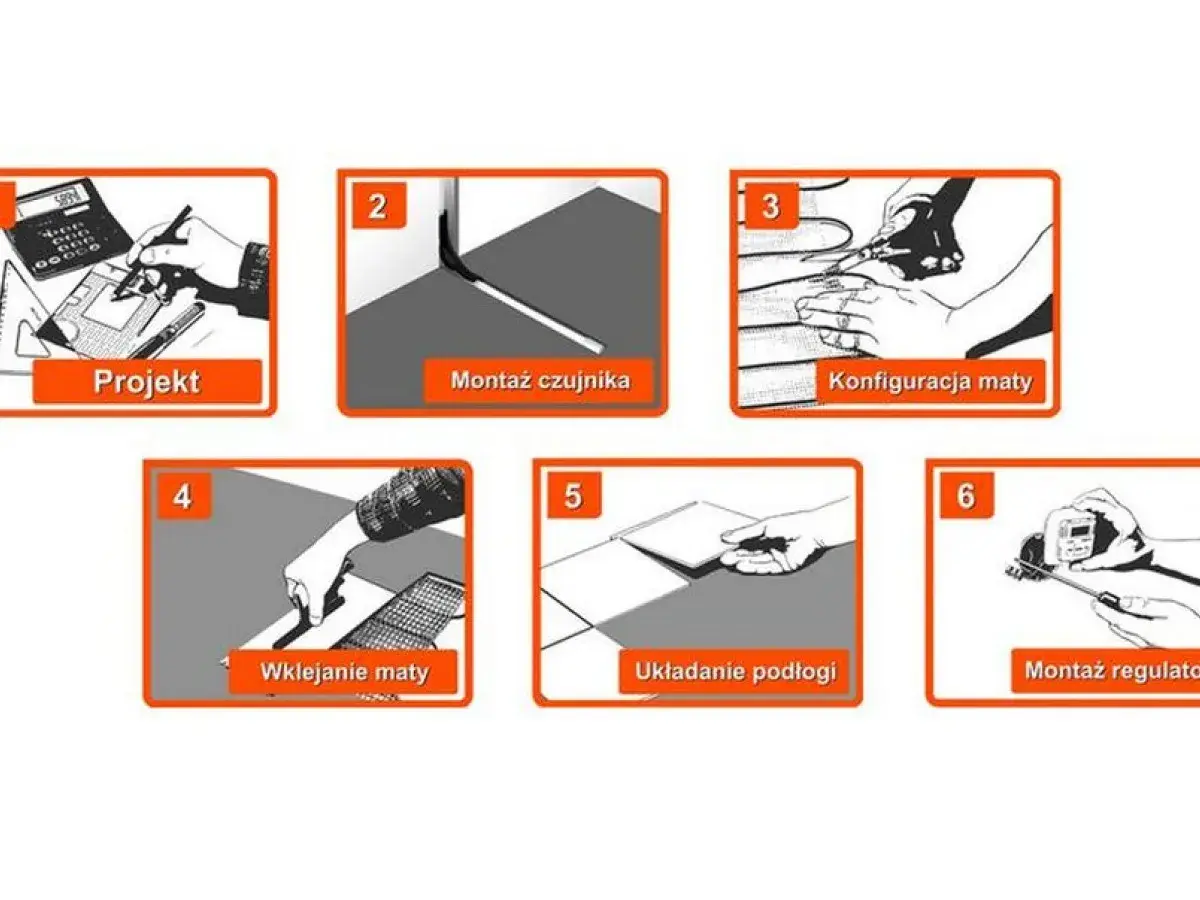

Krok 3: Montaż czujnika w podłodze instrukcja krok po kroku

Przygotowanie bruzdy w wylewce pod rurkę osłonową

Po wyznaczeniu dokładnego miejsca montażu, należy wykonać bruzdę w warstwie wylewki. Bruzda powinna być na tyle szeroka i głęboka, aby swobodnie pomieścić peszel z czujnikiem, a także umożliwić jego późniejsze przykrycie wylewką. Zazwyczaj wystarcza głębokość około 2-3 cm. Upewnij się, że dno bruzdy jest równe i wolne od ostrych elementów, które mogłyby uszkodzić peszel.

Jak prawidłowo umieścić i zabezpieczyć peszel w podłodze?

1. Włóż czujnik do peszla, upewniając się, że znajduje się on na jego końcu, ale nie wystaje.
2. Delikatnie umieść peszel z czujnikiem w przygotowanej bruździe.
3. Upewnij się, że peszel leży stabilnie i nie przesuwa się. W razie potrzeby można go tymczasowo przytwierdzić do podłoża za pomocą taśmy lub specjalnych klipsów.
4. Jeśli bruzda jest wykonywana w ścianie, a następnie prowadzona do podłogi, upewnij się, że peszel jest odpowiednio prowadzony, aby uniknąć zagięć.

Wsuwanie czujnika i zabezpieczenie końca rurki przed wilgocią

1. Po ułożeniu peszlu w bruździe, upewnij się, że czujnik jest na jego końcu.
2. To kluczowy krok: Koniec peszla, z którego nie wychodzi żaden przewód (strona "ślepa"), musi zostać szczelnie zaślepiony. Można do tego użyć silikonu, specjalnej zatyczki do peszli lub innego materiału, który zapobiegnie przedostawaniu się wilgoci z wylewki do wnętrza rurki. Wilgoć może spowodować korozję styków i uszkodzenie czujnika.
3. Drugi koniec peszla, z którego wychodzą przewody czujnika, powinien być poprowadzony w kierunku miejsca montażu termostatu.

Teraz gdy czujnik jest już bezpiecznie umieszczony w podłodze, czas na jego połączenie z sercem systemu sterowania termostatem.

Krok 4: Podłączenie czujnika do termostatu serca systemu sterowania

Identyfikacja i przygotowanie przewodów czujnika

Przewody wychodzące z peszla z czujnikiem zazwyczaj mają określoną kolorystykę lub oznaczenia. Przed podłączeniem należy je odpowiednio przygotować zdjąć izolację z końcówek na długości około 1 cm, aby umożliwić pewne połączenie ze zaciskami termostatu.

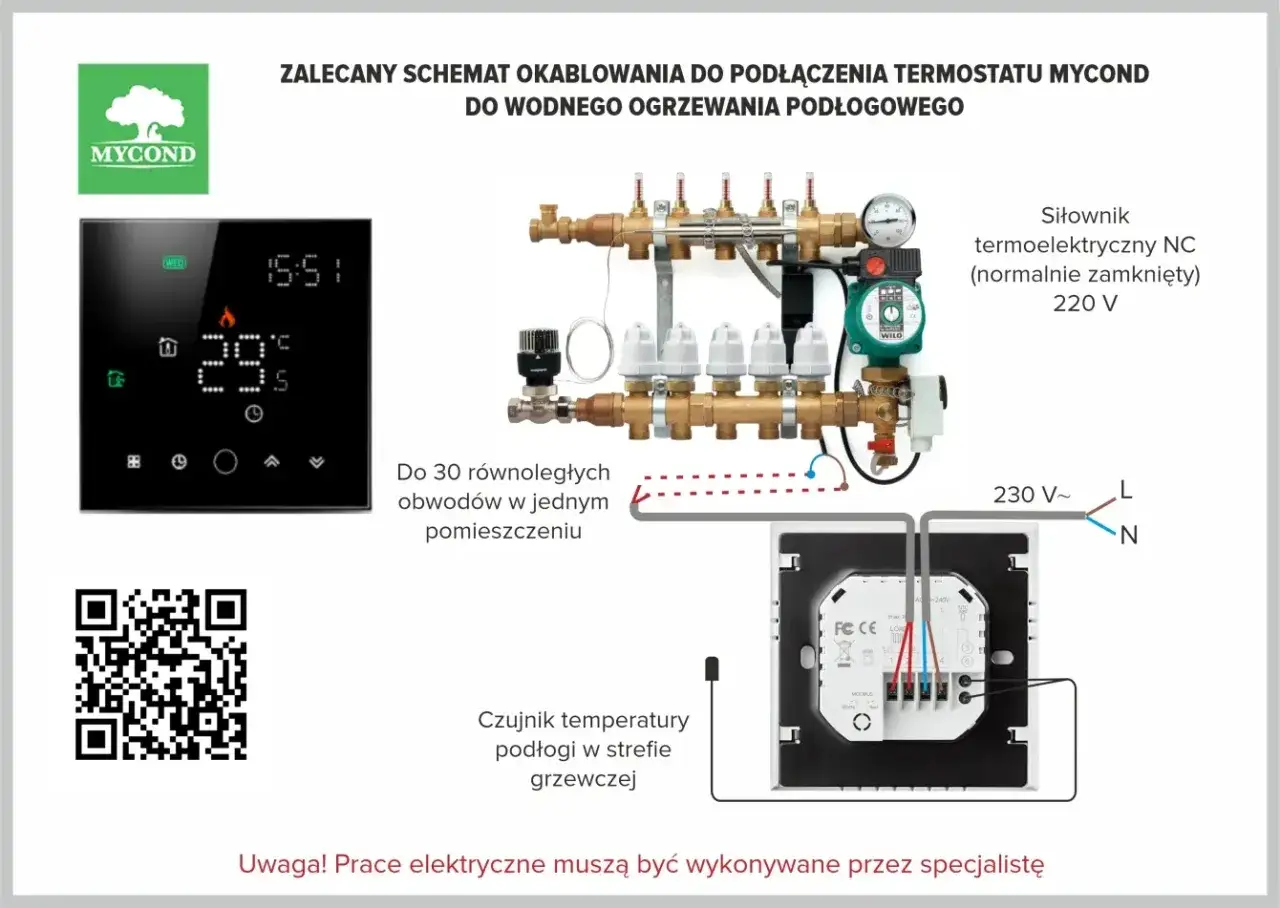

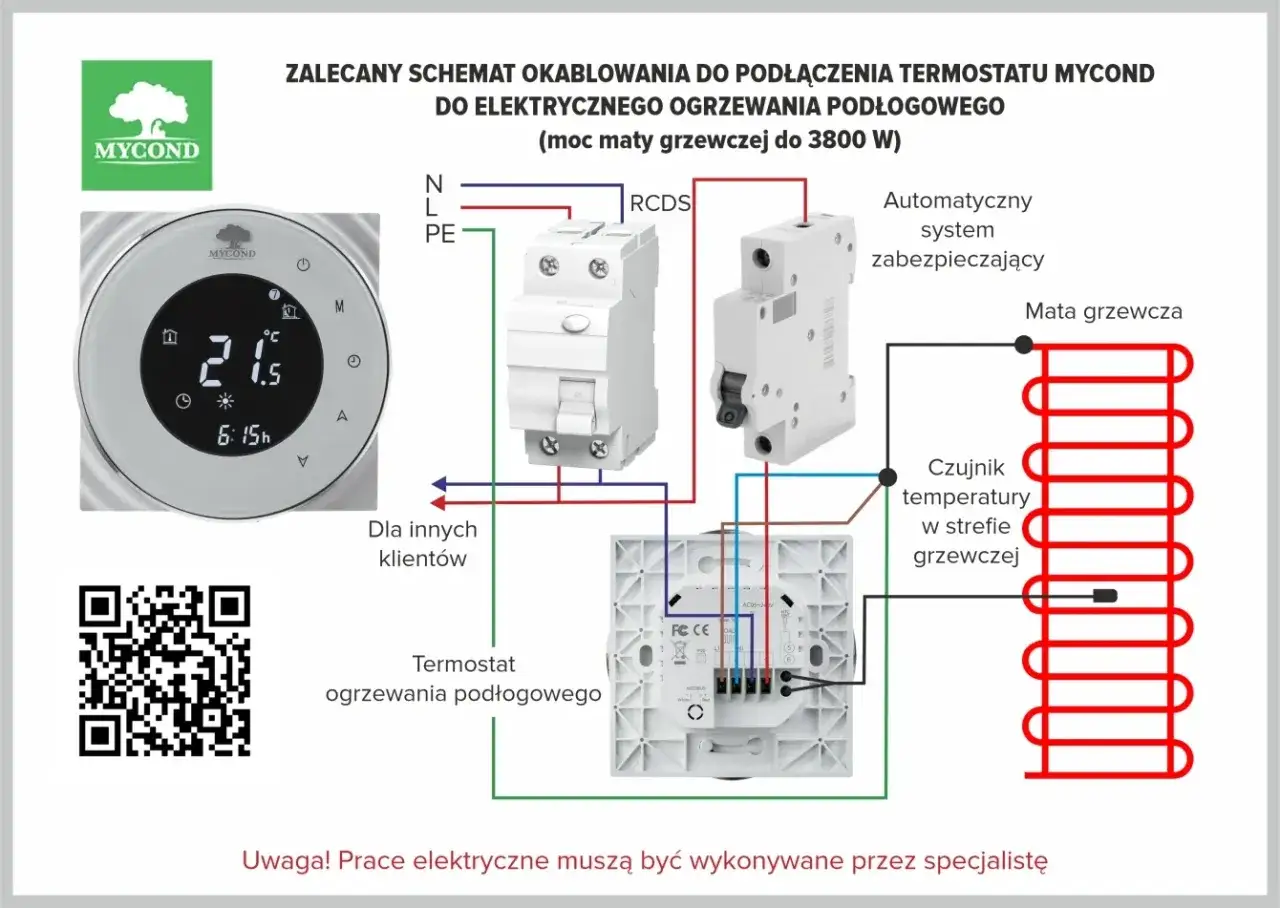

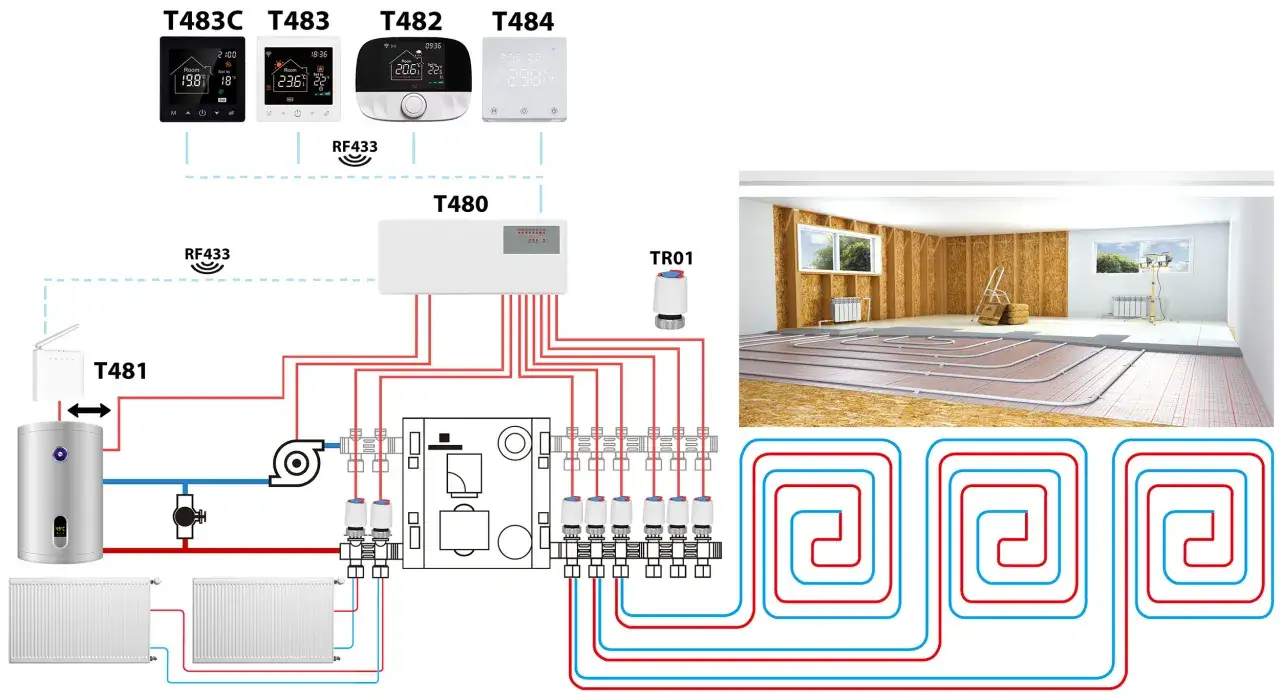

Schemat podłączenia do zacisków w termostacie

Każdy termostat ma dedykowane zaciski do podłączenia czujnika temperatury podłogi. Zazwyczaj są one oznaczone jako "Floor Sensor", "TS" lub podobnie. Zawsze kieruj się schematem elektrycznym dołączonym do instrukcji obsługi Twojego konkretnego modelu termostatu. Zazwyczaj przewody czujnika podłącza się do dwóch osobnych zacisków. W przypadku czujników NTC, zamiana polaryzacji przewodów zazwyczaj nie ma znaczenia dla samego działania, ale warto sprawdzić to w instrukcji.

Jak upewnić się, że połączenie jest stabilne i bezpieczne?

Po podłączeniu przewodów do zacisków termostatu, upewnij się, że są one pewnie zamocowane i nie ma ryzyka ich wysunięcia. Przewody powinny być dobrze dokręcone w zaciskach śrubowych lub prawidłowo wciśnięte w zaciski sprężynowe. Sprawdź wizualnie, czy nie ma luźnych drucików, które mogłyby spowodować zwarcie. Według danych Monirem.pl, stabilne połączenie jest kluczowe dla niezawodnego działania systemu.

Ostatnim, ale równie ważnym etapem jest weryfikacja, czy wszystko działa tak, jak powinno.

Krok 5: Testowanie i weryfikacja czy wszystko działa jak należy?

Pierwsze uruchomienie: jak sprawdzić poprawność odczytu temperatury?

Po zakończeniu wszystkich prac instalacyjnych i podłączeniu czujnika do termostatu, można przystąpić do pierwszego uruchomienia systemu. Włącz termostat i sprawdź, jaką temperaturę podłogi aktualnie pokazuje. Porównaj ją z temperaturą otoczenia i temperaturą odczuwalną. Następnie ustaw docelową temperaturę na termostacie i obserwuj, czy system grzewczy reaguje czy zaczyna się ogrzewać, a po osiągnięciu zadanej temperatury wyłącza się. Czas reakcji systemu może być różny w zależności od rodzaju ogrzewania i grubości wylewki.

Kalibracja systemu: czy i kiedy jest potrzebna?

Większość nowoczesnych termostatów nie wymaga skomplikowanej kalibracji czujnika. Jednakże, jeśli zauważysz, że odczyty temperatury są stale zaniżone lub zawyżone w stosunku do rzeczywistej temperatury podłogi, niektóre modele termostatów oferują funkcję kalibracji. Pozwala ona na wprowadzenie niewielkiej korekty do wskazywanej temperatury. Szczegółowe informacje na temat możliwości kalibracji znajdziesz w instrukcji obsługi swojego termostatu.

Nawet najlepszy montaż może zostać zniweczony przez proste błędy. Oto przegląd najczęściej popełnianych pomyłek i wskazówki, jak ich uniknąć.

Najczęstsze błędy montażowe i jak ich uniknąć checklista instalatora

Błąd #1: Zbyt głęboki lub zbyt płytki montaż czujnika

Montaż czujnika zbyt głęboko w wylewce może spowodować opóźnioną reakcję systemu na zmiany temperatury, ponieważ ciepło będzie potrzebowało więcej czasu, aby dotrzeć do czujnika. Z kolei zbyt płytki montaż, blisko powierzchni, może prowadzić do szybkiego nagrzewania się czujnika i przedwczesnego wyłączania ogrzewania, co skutkuje nierównomiernym rozprowadzeniem ciepła i nieefektywnością systemu.

Błąd #2: Niewłaściwa lokalizacja prowadząca do fałszywych odczytów

Jak już wielokrotnie podkreślano, lokalizacja jest kluczowa. Umieszczenie czujnika w pobliżu okna, drzwi tarasowych, kominka, czy pod stałą zabudową meblową, spowoduje, że termostat będzie otrzymywał błędne informacje o temperaturze. Skutkiem tego będzie albo przegrzewanie, albo niedogrzewanie pomieszczenia, a także niepotrzebne zużycie energii.

Błąd #3: Brak rurki osłonowej przyszły koszmar serwisowy

To jeden z najpoważniejszych błędów, jaki można popełnić. Montaż czujnika bezpośrednio w wylewce, bez peszla, oznacza, że w przypadku jakiejkolwiek awarii lub konieczności wymiany czujnika, jedynym rozwiązaniem będzie skuwanie podłogi. Jest to kosztowne, czasochłonne i bardzo uciążliwe. Zawsze stosuj peszel!

Przeczytaj również: Producent armatury – jakie parametry i normy mają kluczowe znaczenie?

Błąd #4: Zagięcie lub uszkodzenie przewodu podczas prac budowlanych

Przewody czujnika, zwłaszcza te biegnące od podłogi do miejsca montażu termostatu, są narażone na uszkodzenia podczas dalszych prac budowlanych, takich jak wylewanie kolejnych warstw posadzki, układanie płytek czy montaż listew przypodłogowych. Upewnij się, że przewód jest odpowiednio zabezpieczony, np. poprowadzony w dodatkowym peszlu lub ukryty w bruździe w ścianie, tak aby nie został przypadkowo przecięty lub zgnieciony.
