Instalacja elektryczna w garażu temat, który dla wielu majsterkowiczów brzmi jak wyzwanie, a dla innych jak potencjalna oszczędność. Samodzielne wykonanie prac elektrycznych kusi wizją niższych kosztów i satysfakcji z własnoręcznie wykonanego projektu. Jednak zanim chwycisz za narzędzia, musisz wiedzieć, gdzie przebiega granica między tym, co możesz zrobić sam, a tym, co bezwzględnie wymaga pomocy wykwalifikowanego elektryka z uprawnieniami SEP. W tym artykule przeprowadzę Cię przez proces planowania i częściowego montażu prostej instalacji elektrycznej w garażu, ze szczególnym naciskiem na bezpieczeństwo i zgodność z polskimi przepisami. Dowiesz się, co jest w Twoim zasięgu, a kiedy niezbędna jest pomoc specjalisty, aby Twoja instalacja była nie tylko funkcjonalna, ale przede wszystkim bezpieczna.
Instalacja elektryczna w garażu: czy na pewno możesz zrobić to sam?
Wielu z nas, widząc proste zadania elektryczne, myśli: "To przecież nic trudnego!". Jednak polskie prawo i zasady bezpieczeństwa jasno określają, kto i jakie prace elektryczne może wykonywać. Celem tego artykułu jest rozwianie Twoich wątów i wskazanie, które etapy prac są dopuszczalne dla amatora, a które bezwzględnie muszą być wykonane przez osobę z odpowiednimi kwalifikacjami. Pamiętaj, że bezpieczeństwo Twoje i Twoich bliskich jest najważniejsze.
Granice samodzielności: co mówią polskie przepisy i kiedy musisz wezwać elektryka z uprawnieniami SEP
Wykonanie kompletnej instalacji elektrycznej od A do Z przez osobę bez odpowiednich kwalifikacji jest po prostu niezgodne z prawem i niezwykle niebezpieczne. Nie możemy sobie na to pozwolić. Owszem, pewne prace pomocnicze, takie jak kładzenie korytek instalacyjnych, układanie przewodów w rurkach czy montaż puszek, są w zasięgu większości osób. Jednak kluczowe czynności, takie jak podłączenie instalacji do sieci energetycznej, montaż rozdzielnicy, podłączenie osprzętu do prądu czy wykonanie niezbędnych pomiarów odbiorczych, muszą być przeprowadzone przez elektryka z ważnymi uprawnieniami SEP G1. Jest to wymóg prawny, który gwarantuje, że instalacja została wykonana zgodnie ze sztuką i normami, co jest podstawą bezpieczeństwa.
Różnice w podejściu: instalacja w garażu murowanym, a specyfika garażu blaszanego ("blaszaka")
Rodzaj konstrukcji garażu ma znaczący wpływ na sposób wykonania instalacji elektrycznej. W przypadku garażu murowanego, kierujemy się ogólnymi zasadami, pamiętając o wymogu instalacji oświetleniowej, który jest określony w przepisach. Zupełnie inaczej jest w przypadku garaży blaszanych, popularnych "blaszaków". Ze względu na metalową konstrukcję, niezwykle ważne jest prawidłowe i solidne uziemienie. Cała metalowa konstrukcja musi być objęta połączeniem wyrównawczym, aby zapobiec sytuacji, w której w przypadku awarii na jej powierzchni pojawi się niebezpieczne napięcie. To kluczowy element bezpieczeństwa, o którym nie można zapomnieć.
Plan to podstawa: Jak określić swoje potrzeby ile gniazdek i punktów świetlnych naprawdę potrzebujesz?
Zanim zaczniesz cokolwiek montować, musisz dokładnie zaplanować swoją instalację. Zastanów się, do czego głównie będzie służył Twój garaż. Czy to tylko miejsce parkingowe, czy może planujesz tam majsterkować, przechowywać narzędzia, a może nawet ładować samochód elektryczny? Odpowiedzi na te pytania pomogą Ci określić, ile punktów świetlnych potrzebujesz zazwyczaj wystarczy jedno główne źródło światła i ewentualnie dodatkowe nad stołem warsztatowym. Podobnie z gniazdkami kilka punktów do podłączenia narzędzi czy ładowarki powinno wystarczyć. Pamiętaj, że mówimy o "prostej" instalacji, której celem jest zapewnienie podstawowej funkcjonalności bez zbędnego komplikowania.
Krok 1: Projektowanie prostej instalacji schemat dla początkujących
Nawet najprostsza instalacja elektryczna wymaga przemyślanego projektu. Dobrze zaprojektowany plan to nie tylko gwarancja, że wszystko będzie działać, jak należy, ale przede wszystkim klucz do zwiększenia bezpieczeństwa użytkowania.
Zasilanie garażu: jak bezpiecznie doprowadzić prąd z domu do garażu wolnostojącego?
Najczęściej spotykanym rozwiązaniem dla garażu wolnostojącego jest doprowadzenie zasilania kablem ziemnym. Taki kabel powinien być poprowadzony z rozdzielnicy głównej w Twoim domu. Zazwyczaj stosuje się kabel o przekroju 3x2,5 mm², ale w zależności od odległości i przewidywanego obciążenia, może być potrzebny kabel o grubszym przekroju. Pamiętaj, że taki kabel musi być odpowiednio zabezpieczony w ziemi, na przykład za pomocą rury osłonowej i zakopany na odpowiedniej głębokości.
Podział na obwody: dlaczego oświetlenie i gniazdka muszą mieć osobne zabezpieczenia?
Podział instalacji na obwody jest podstawową zasadą bezpieczeństwa. W prostej instalacji garażowej zazwyczaj wystarczą dwa obwody: jeden dedykowany oświetleniu i drugi dla gniazd wtykowych. Taki podział ma kilka zalet: w przypadku awarii jednego obwodu, drugi nadal działa, a także umożliwia zastosowanie odpowiednich zabezpieczeń. Dla oświetlenia często stosuje się zabezpieczenie B10, a dla gniazd B16. Jest to typowa instalacja jednofazowa 230V.

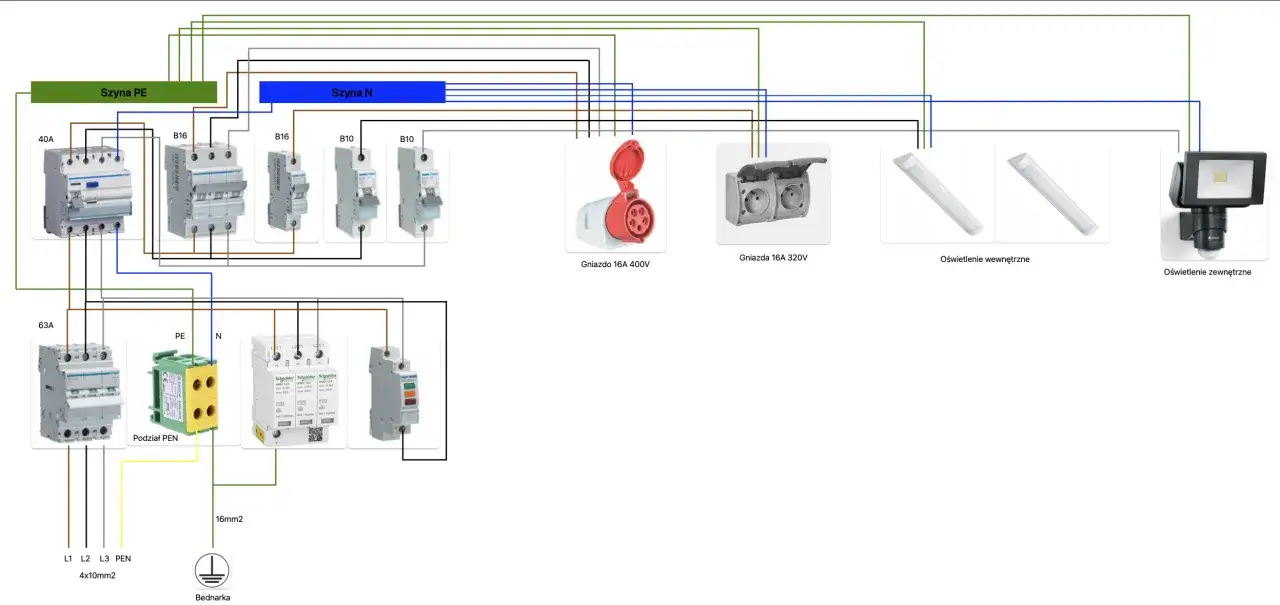

Rysujemy prosty schemat: rozmieszczenie puszek, gniazd, lamp i przebiegu przewodów
Weź kartkę papieru lub marker i narysuj prosty schemat swojej instalacji. Zaznacz na nim lokalizację rozdzielnicy, punktów świetlnych, włączników, gniazdek oraz zaplanuj przebieg przewodów. Taki schemat pomoże Ci lepiej zwizualizować cały układ i uniknąć błędów podczas faktycznego montażu.
Krok 2: Kompletujemy sprzęt Twoja lista zakupów i niezbędne narzędzia
Teraz, gdy masz już plan, czas na skompletowanie potrzebnego sprzętu. Wybór odpowiednich komponentów jest kluczowy dla bezpieczeństwa i funkcjonalności Twojej instalacji.
Serce instalacji: jaką rozdzielnicę garażową wybrać i co musi się w niej znaleźć?
Do garażu wybierz małą rozdzielnicę natynkową. Musi być ona hermetyczna, co oznacza stopień ochrony minimum IP44. Jest to ważne ze względu na panujące w garażu warunki wilgoć i pył. Wewnątrz rozdzielnicy znajdą się niezbędne zabezpieczenia: wyłącznik różnicowoprądowy (RCD) oraz wyłączniki nadprądowe, zwane potocznie "esami".
Kluczowe trio bezpieczeństwa: rola wyłącznika różnicowoprądowego (RCD) i wyłączników nadprądowych (B10, B16)
Wyłącznik różnicowoprądowy (RCD), o prądzie zadziałania 30 mA, to absolutny fundament bezpieczeństwa. Jego zadaniem jest ochrona przed porażeniem elektrycznym. Wyłączniki nadprądowe (eski) chronią natomiast poszczególne obwody przed przeciążeniem i zwarciem. Zazwyczaj stosuje się B10 dla obwodu oświetleniowego i B16 dla obwodu gniazd. Te elementy są nie do zastąpienia, jeśli zależy Ci na bezpieczeństwie.
Dobór przewodów bez tajemnic: jaki kabel (YDYp, YKY) i o jakim przekroju (1,5 mm² vs 2,5 mm²) zastosować?
Do oświetlenia zazwyczaj stosuje się przewody o przekroju 1,5 mm² (np. YDYp 3x1,5), natomiast do gniazd wtykowych potrzebne są przewody o przekroju 2,5 mm² (np. YDYp 3x2,5). Jeśli planujesz doprowadzenie zasilania ziemnego z domu, będziesz potrzebować kabla typu YKY. Odpowiedni przekrój przewodu jest niezwykle ważny, ponieważ chroni przed jego przegrzaniem i potencjalnym pożarem.
Osprzęt do zadań specjalnych: dlaczego gniazda i włączniki muszą być hermetyczne (IP44)?
W garażu nie używaj standardowego osprzętu domowego (zazwyczaj IP20). Gniazda i łączniki muszą być hermetyczne, czyli bryzgoszczelne, o stopniu ochrony minimum IP44. Warunki panujące w garażu wilgoć, pył, zmienne temperatury mogą uszkodzić zwykły osprzęt i stworzyć realne zagrożenie. Dlatego wybór odpowiedniego osprzętu jest kluczowy.
Krok 3: Montaż instalacji natynkowej krok po kroku
Instalacja natynkowa jest najczęściej wybieranym rozwiązaniem w garażach, głównie ze względu na jej prostotę wykonania i bezpieczeństwo.
Przygotowanie podłoża i montaż korytek lub rurek instalacyjnych (peszli)
Zacznij od dokładnego oczyszczenia i przygotowania ścian. Następnie zamontuj korytka instalacyjne lub rurki (peszle), w których będą prowadzone przewody. Montaż natynkowy chroni przewody przed uszkodzeniami mechanicznymi i jest znacznie łatwiejszy do wykonania niż instalacja podtynkowa.
Układanie przewodów: najważniejsze zasady i techniki prowadzenia kabli
Przewody układaj w korytkach lub peszlach zgodnie z zasadami bezpieczeństwa. Powinny biec prosto, równolegle lub prostopadle do krawędzi ścian. Unikaj ostrych zagięć. Na tym etapie przewody są jedynie układane w docelowych miejscach nie są jeszcze podłączone do prądu.

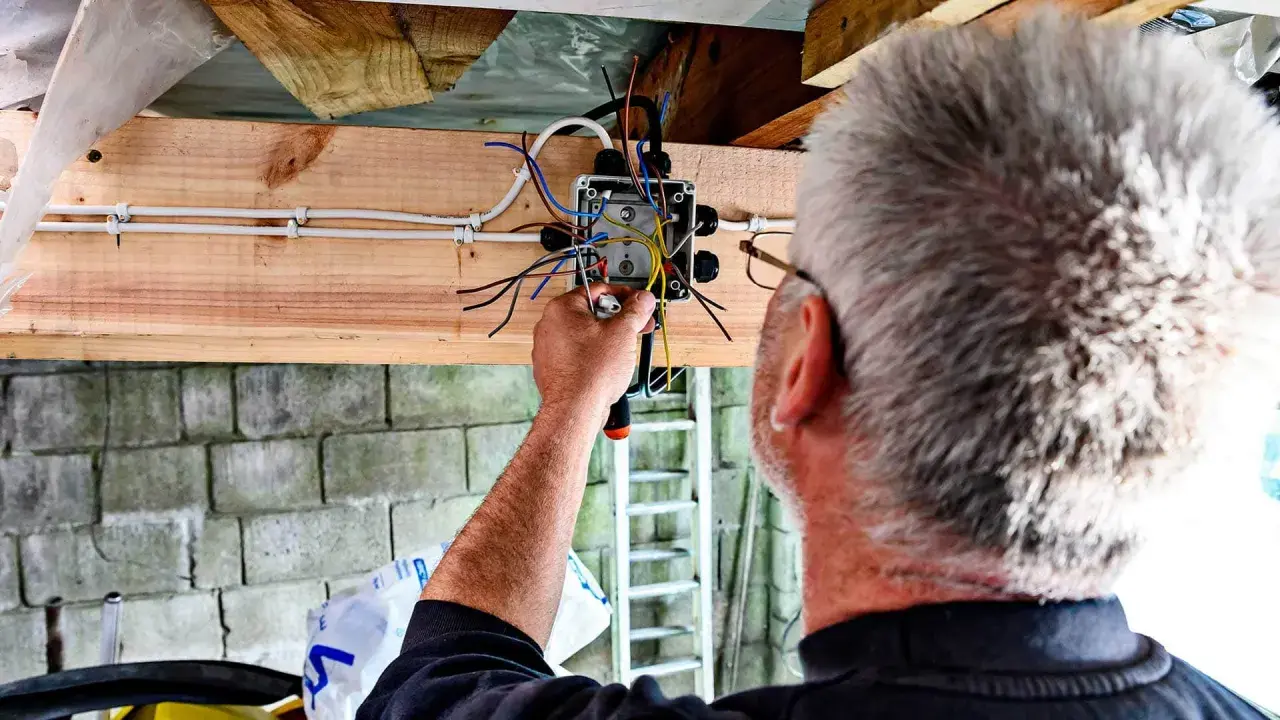

Montaż puszek instalacyjnych, gniazd i łączników oświetleniowych
Zamontuj puszki instalacyjne, które posłużą do łączenia przewodów. Następnie zamontuj w wyznaczonych miejscach hermetyczne gniazda i łączniki oświetleniowe. Upewnij się, że wszystkie elementy są solidnie przymocowane do podłoża.
Uziemienie: fundament bezpieczeństwa, szczególnie w garażu blaszanym
Jeszcze raz podkreślę uziemienie to absolutny fundament bezpieczeństwa. Wszystkie metalowe elementy, w tym konstrukcja garażu blaszanego i obudowy urządzeń, muszą być połączone z uziemieniem. W garażu blaszanym cała konstrukcja musi być objęta połączeniem wyrównawczym, aby zapobiec sytuacji, w której na metalowych elementach pojawi się niebezpieczne napięcie w razie awarii.
Krok 4: Podłączenie i odbiór finał w rękach specjalisty
Ostatnie, ale kluczowe etapy instalacji elektrycznej muszą być wykonane przez wykwalifikowanego elektryka. To gwarancja bezpieczeństwa i zgodności z przepisami.
Dlaczego podłączenie rozdzielnicy i wykonanie pomiarów to zadanie wyłącznie dla elektryka?
Podłączenie przewodów do rozdzielnicy, montaż i podłączenie zabezpieczeń (RCD, wyłączniki nadprądowe) oraz finalne podłączenie całej instalacji do źródła zasilania to zadania, które bezwzględnie wymagają posiadania uprawnień SEP G1. Tylko elektryk jest w stanie prawidłowo sprawdzić poprawność połączeń i zapewnić bezpieczeństwo użytkowania. Samodzielne próby w tym zakresie są nie tylko niebezpieczne, ale i niezgodne z prawem.
Protokół z pomiarów odbiorczych: dokument, który gwarantuje Twoje bezpieczeństwo
Po zakończeniu prac elektryk przeprowadzi szereg pomiarów, takich jak rezystancja izolacji, skuteczność ochrony przeciwporażeniowej czy ciągłość przewodów ochronnych. Wyniki tych pomiarów zostaną udokumentowane w protokole. Jest to dowód na to, że Twoja instalacja jest bezpieczna i zgodna z normami. Może być również wymagany przez ubezpieczyciela. Protokół ten to Twoja gwarancja bezpieczeństwa.
Najczęstsze błędy amatorów: sprawdź, czego unikać, by nie prosić się o kłopoty
Osoby bez doświadczenia często popełniają błędy, które mogą mieć poważne konsekwencje. Oto kilka z nich, których zdecydowanie powinieneś unikać.
Brak wyłącznika RCD śmiertelne ryzyko, na które nie możesz sobie pozwolić
Brak wyłącznika różnicowoprądowego (RCD) to jeden z najpoważniejszych błędów, który bezpośrednio zagraża życiu. RCD jest jedynym zabezpieczeniem, które chroni Cię przed porażeniem elektrycznym w przypadku uszkodzenia izolacji lub bezpośredniego kontaktu z elementami pod napięciem. Nie oszczędzaj na bezpieczeństwie.
Zły dobór przekroju przewodów, a ryzyko przegrzania i pożaru
Zastosowanie przewodów o zbyt małym przekroju w stosunku do obciążenia może prowadzić do ich przegrzania, uszkodzenia izolacji, zwarcia, a w skrajnych przypadkach nawet do pożaru. Pamiętaj o zalecanych przekrojach: 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazdek.
Niewłaściwe uziemienie lub jego brak cichy zabójca w metalowej obudowie
Szczególnie w garażach blaszanych, brak prawidłowego uziemienia lub jego niewłaściwe wykonanie może spowodować, że metalowe elementy konstrukcji znajdą się pod napięciem w przypadku awarii. To śmiertelne zagrożenie. Upewnij się, że uziemienie jest wykonane prawidłowo.
Przeczytaj również: Jak wybrać odpowiednie latarnie uliczne? Poradnik dla miast i inwestorów
Stosowanie osprzętu domowego (IP20) w warunkach garażowych
Używanie standardowych gniazdek i włączników (IP20) w garażu to błąd. Warunki panujące w garażu wymagają osprzętu o podwyższonej szczelności (minimum IP44), aby zapobiec awariom i potencjalnym zagrożeniom związanym z wilgocią i pyłem.
