Wymiana grzejnika, choć na pierwszy rzut oka może wydawać się prostym zadaniem, kryje w sobie kilka pułapek. Jedną z najważniejszych, a często bagatelizowanych, jest precyzyjny pomiar rozstawu przyłączy. Ten pozornie niewielki parametr decyduje o tym, czy nowy grzejnik będzie pasował do istniejącej instalacji hydraulicznej. Zaniedbanie tego kroku może prowadzić do frustracji, dodatkowych kosztów i opóźnień. Jako praktyk z wieloletnim doświadczeniem w branży, wiem, jak kluczowe jest, aby ten jeden pomiar wykonać bezbłędnie. W tym artykule przeprowadzę Cię przez cały proces, krok po kroku, tak abyś mógł samodzielnie i pewnie dokonać niezbędnych pomiarów.
Dlaczego jeden centymetr różnicy może zrujnować wymianę grzejnika? Klucz do sukcesu w jednym pomiarze
Zanim przejdziemy do konkretnych instrukcji, wyjaśnijmy sobie, dlaczego ten jeden wymiar jest tak istotny. Bez jego poprawnego określenia, zakup nowego grzejnika staje się wróżeniem z fusów, a potencjalne problemy mogą szybko przerodzić się w kosztowną naprawę.
Czym jest rozstaw przyłączy i dlaczego musisz go znać?
Rozstaw przyłączy grzejnika to nic innego jak odległość mierzona między osiami (czyli środkami) króćców przyłączeniowych. To właśnie przez te króćce do grzejnika wpływa gorąca woda i z niego wypływa schłodzona. Wartość ta, podawana zazwyczaj w milimetrach, jest absolutnie kluczowa, ponieważ musi idealnie odpowiadać odległości między rurami instalacji grzewczej w Twoim domu. Jeśli rozstaw grzejnika nie będzie odpowiadał rozstawowi instalacji, nie będziesz w stanie go prawidłowo podłączyć.
Skutki błędnego pomiaru: jak uniknąć kosztownych przeróbek instalacji?
Wyobraź sobie sytuację: kupujesz piękny, nowy grzejnik, a po jego dostarczeniu okazuje się, że przyłącza nie pasują. Co wtedy? Najczęściej czeka Cię konieczność przeróbki instalacji hydraulicznej. To oznacza dodatkowe koszty związane z pracą hydraulika, zakupem nowych rur, kształtek, a czasem nawet z koniecznością skuwania tynków. W skrajnych przypadkach może się okazać, że jedynym rozwiązaniem jest zwrot grzejnika, co wiąże się z dodatkowymi formalnościami i potencjalnymi opłatami. Precyzyjny pomiar rozstawu przyłączy to prosta droga do oszczędności zarówno czasu, jak i pieniędzy. Pozwala uniknąć niepotrzebnych nerwów i błędów, które mogą kosztować fortunę.
Przygotuj się jak profesjonalista: Jakie narzędzia będą Ci potrzebne?
Nie potrzebujesz do tego specjalistycznego sprzętu ani zaawansowanej wiedzy technicznej. Kilka prostych narzędzi, które prawdopodobnie masz już w domu, w zupełności wystarczy, aby dokonać dokładnego pomiaru. Kluczem jest metodyczność i spokój.
Miarka, ołówek i chwila cierpliwości Twoja lista niezbędników
Podstawowy zestaw narzędzi jest naprawdę skromny. Potrzebna będzie przede wszystkim taśma miernicza, czyli zwykła miarka. Przyda się również ołówek i kartka papieru, aby zapisać uzyskany wynik. Pamiętaj, że równie ważne jak same narzędzia, są Twoja dokładność i cierpliwość. Nie spiesz się, wykonaj pomiar kilkukrotnie, aby mieć pewność, że wynik jest prawidłowy.
Opcjonalne, ale pomocne: kiedy przyda się suwmiarka lub poziomica?
Jeśli chcesz mieć absolutną pewność co do precyzji pomiaru, możesz wspomóc się suwmiarką. Jest to szczególnie przydatne przy mniejszych rozstawach lub gdy chcesz bardzo dokładnie zlokalizować środek króćca. Choć nie jest bezpośrednio związana z pomiarem rozstawu, warto mieć pod ręką poziomicę. Pomoże ona upewnić się, że grzejnik po zamontowaniu będzie wisiał idealnie prosto, co ma znaczenie nie tylko estetyczne, ale i funkcjonalne.
Jak prawidłowo zmierzyć rozstaw? Instrukcja krok po kroku dla każdego typu grzejnika
Teraz przejdźmy do sedna sprawy jak faktycznie dokonać pomiaru? Proces ten nieco różni się w zależności od typu podłączenia grzejnika. Poniżej znajdziesz szczegółową instrukcję, która pomoże Ci w obu przypadkach.
Zasada nr 1: Zawsze mierz odległość od środka do środka rury
To jest najważniejsza zasada, której musisz przestrzegać bezwzględnie. Niezależnie od tego, czy masz do czynienia z podłączeniem bocznym, czy dolnym, zawsze mierz odległość między osiami rur, a nie od ich zewnętrznych czy wewnętrznych krawędzi. Dlaczego? Ponieważ to właśnie środek króćca jest punktem odniesienia dla producentów grzejników i instalatorów. Mierzenie od krawędzi wprowadzi błąd, który może skutkować tym, że grzejnik po prostu nie będzie pasował.
Pomiar grzejnika z podłączeniem bocznym (klasyczne rozwiązanie)
Podłączenie boczne to rozwiązanie, które często spotykamy w starszych instalacjach, a także w tradycyjnych grzejnikach płytowych. W tym przypadku pomiar rozstawu jest pionowy. Weź miarkę i zmierz odległość między środkiem górnego króćca przyłączeniowego a środkiem dolnego króćca przyłączeniowego. Postaraj się jak najdokładniej zlokalizować środek każdej z rur.
Pomiar grzejnika z podłączeniem dolnym (standard D50)
Podłączenie dolne jest coraz popularniejsze, zwłaszcza w nowoczesnych grzejnikach łazienkowych i dekoracyjnych. Najczęściej spotykany standard to rozstaw 50 mm, oznaczany jako D50. W tym przypadku pomiar rozstawu jest poziomy. Zmierz odległość między środkami lewego i prawego króćca przyłączeniowego. Pamiętaj, że przyłącza te mogą być umieszczone centralnie na dole grzejnika lub po jego bokach.
Jak odróżnić podłączenie dolne środkowe od bocznego (lewego/prawego)?
Rozróżnienie tych typów podłączeń jest kluczowe dla prawidłowego doboru zaworu i estetyki montażu. Podłączenie dolne środkowe oznacza, że oba króćce znajdują się idealnie na środku dolnej części grzejnika, w równej odległości od jego boków. Z kolei podłączenie dolne boczne (lewe lub prawe) charakteryzuje się tym, że króćce są przesunięte w stronę jednej z krawędzi grzejnika. Choć w obu przypadkach pomiar rozstawu jest poziomy i najczęściej wynosi 50 mm, to ich umiejscowienie ma wpływ na sposób podłączenia instalacji i wygląd grzejnika.
Typowe wartości i standardy rynkowe jak interpretować uzyskany wynik?
Po dokonaniu pomiaru, warto wiedzieć, jakie wartości są najczęściej spotykane na rynku. Pozwoli to szybko zorientować się, czy Twój przypadek jest standardowy, czy może wymagać niestandardowego podejścia.
Najpopularniejsze rozstawy: 50 mm, 500 mm, 600 mm co oznaczają?
Jak już wspominałem, 50 mm to standardowy rozstaw dla podłączeń dolnych (D50). Jeśli chodzi o podłączenia boczne, najczęściej spotkasz się z rozstawami 500 mm i 600 mm. Są to popularne wymiary dla grzejników płytowych. Rzadziej, ale jednak, można natknąć się na grzejniki z rozstawem 300 mm czy 400 mm, zazwyczaj są to modele o mniejszych gabarytach lub specyficznej konstrukcji.

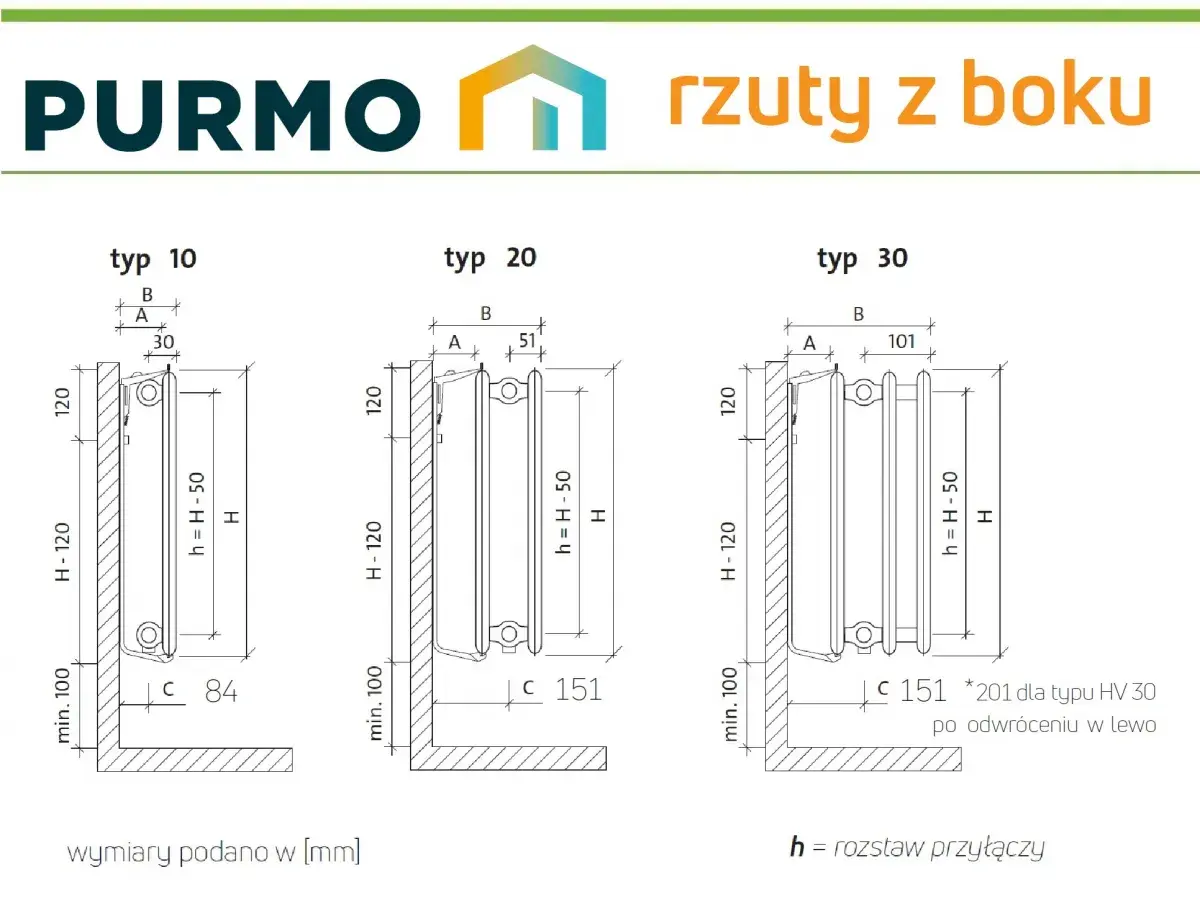

Zależność między wysokością grzejnika a rozstawem praktyczna wskazówka weryfikacyjna
Mam dla Ciebie małą, ale bardzo przydatną wskazówkę, która może posłużyć jako szybka weryfikacja. W przypadku grzejników płytowych z podłączeniem bocznym, rozstaw przyłączy jest zazwyczaj o około 50 mm mniejszy niż całkowita wysokość grzejnika. Na przykład, grzejnik o wysokości 600 mm najczęściej będzie miał rozstaw przyłączy bocznych wynoszący 550 mm. Ta prosta zasada może pomóc Ci szybko sprawdzić, czy Twój pomiar ma sens.
Najczęstsze błędy podczas mierzenia rozstawu i jak ich uniknąć
Nawet przy najlepszych chęciach, łatwo popełnić błąd. Oto kilka najczęstszych pułapek, na które musisz uważać, aby Twój pomiar był stuprocentowo dokładny.
Pomyłka nr 1: Mierzenie od krawędzi rury zamiast od jej osi
To klasyk gatunku. Jak już podkreślałem wielokrotnie, mierzenie od zewnętrznych lub wewnętrznych krawędzi króćców jest błędem. Zawsze celuj w środek. Jeśli masz problem z dokładnym zlokalizowaniem środka, użyj suwmiarki lub zaznacz sobie punkty na obu rurach i zmierz odległość między nimi, a następnie podziel ją przez dwa, aby znaleźć środek. To może wydawać się żmudne, ale lepiej poświęcić chwilę więcej, niż potem płacić za przeróbki.
Pomyłka nr 2: Ignorowanie grubości zaworów i złączek
Nawet jeśli uda Ci się idealnie dopasować rozstaw grzejnika do rozstawu rur, musisz pamiętać o elementach łączących. Grubość zamontowanych zaworów termostatycznych, głowicy czy złączek również zajmuje miejsce. Czasami, przy bardzo ciasnych instalacjach, nawet kilka dodatkowych centymetrów może stanowić problem. Zwróć uwagę, ile miejsca zajmują te elementy i czy po podłączeniu grzejnik będzie można swobodnie zamontować.
Pomyłka nr 3: Niedokładne odczytanie miarki dlaczego warto zmierzyć dwa razy?
Ludzkie oko potrafi płatać figle, zwłaszcza gdy spieszymy się lub jesteśmy zestresowani. Niedokładne odczytanie miarki to kolejny częsty błąd. Dlatego tak ważne jest, aby dokonać pomiaru dwukrotnie, a nawet trzykrotnie. Porównaj wyniki. Jeśli są identyczne, możesz być spokojny. Jeśli się różnią, wykonaj pomiar ponownie, skupiając się na dokładności. Według BudowlaneSOS, dwukrotna weryfikacja jest absolutnym minimum, aby uniknąć pomyłek.
Co zrobić, gdy Twój rozstaw jest nietypowy?
Czasami zdarza się, że pomiar wykaże rozstaw, który nie pasuje do żadnego ze standardowych grzejników dostępnych na rynku. Nie panikuj, istnieją rozwiązania, które mogą pomóc.
Złączki i adaptery kompensacyjne proste rozwiązanie problemu
Jeśli różnica w rozstawie jest niewielka (np. kilka centymetrów), często można ją skompensować za pomocą specjalnych złączek lub adapterów kompensacyjnych. Są to elementy, które montuje się między instalacją a grzejnikiem, pozwalając na niewielkie przesunięcie osi przyłączy. To stosunkowo tanie i proste rozwiązanie, które pozwala uniknąć poważniejszych przeróbek instalacji.
Przeczytaj również: Place zabaw dla dzieci – dlaczego są ważne dla rozwoju maluchów?
Czy warto szukać grzejnika na zamówienie?
W przypadkach, gdy rozstaw jest bardzo nietypowy, a złączki kompensacyjne nie wchodzą w grę, jedynym rozwiązaniem może być grzejnik wykonany na zamówienie. Jest to opcja droższa i czasochłonna, ale gwarantuje idealne dopasowanie. Warto rozważyć ją, gdy mamy do czynienia z zabytkowymi instalacjami, specyficznymi wymaganiami estetycznymi lub po prostu, gdy standardowe rozwiązania są niemożliwe do zastosowania. Pamiętaj jednak, że grzejnik na zamówienie wymaga bardzo precyzyjnego określenia wszystkich parametrów, w tym właśnie rozstawu przyłączy.
