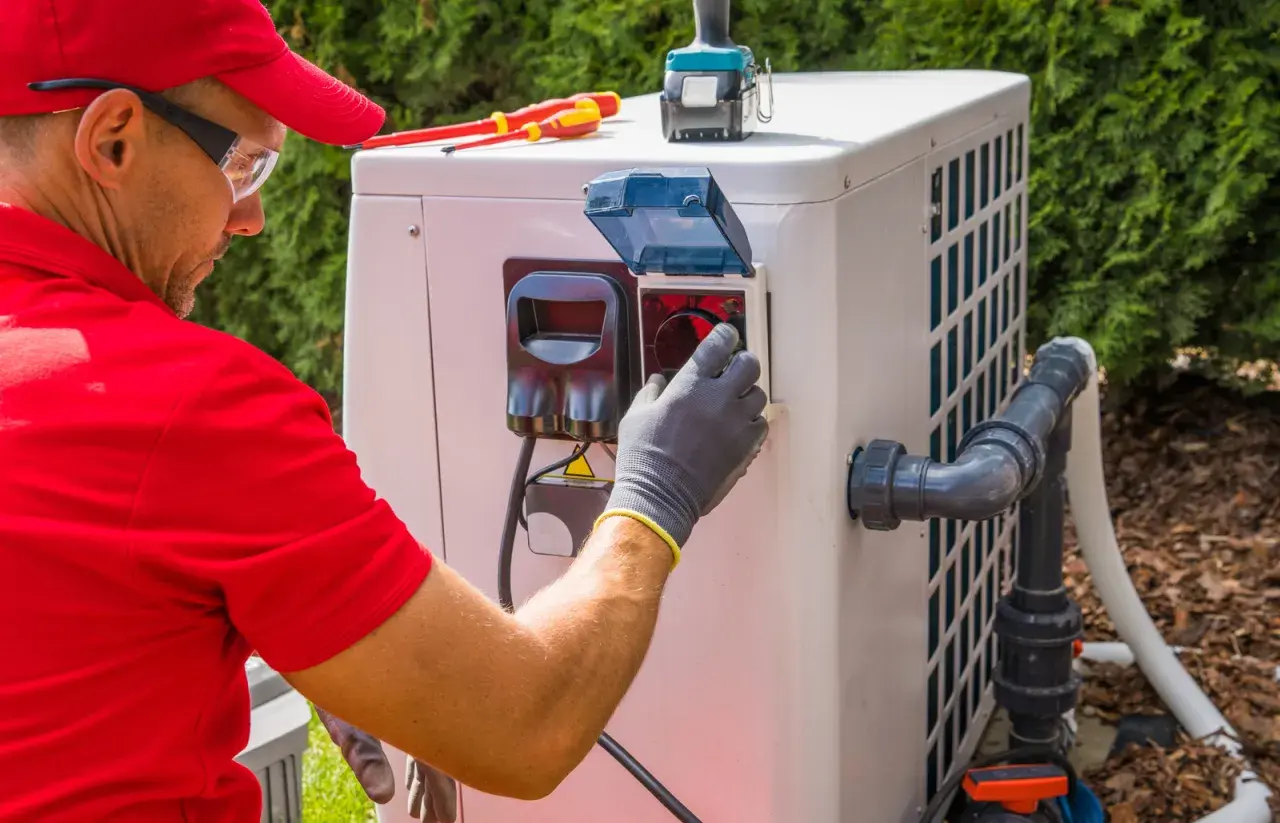

Podłączenie pompy ciepła typu monoblok to kluczowy etap, który decyduje o jej przyszłej wydajności, efektywności energetycznej i bezawaryjnej pracy. Choć urządzenia te, dzięki fabrycznie zamkniętemu układowi chłodniczemu, znacząco upraszczają proces instalacji, precyzja w wykonaniu połączeń hydraulicznych i elektrycznych jest absolutnie fundamentalna. Niniejszy przewodnik został stworzony z myślą o osobach planujących samodzielny montaż (w zakresie dopuszczonym prawem) oraz o inwestorach, którzy chcą świadomie nadzorować pracę fachowców, zapewniając sobie komfort i oszczędności na lata.
Klucz do wydajności i oszczędności: Dlaczego prawidłowe podłączenie pompy monoblok jest tak istotne
Prawidłowe podłączenie pompy ciepła typu monoblok to fundament jej efektywnej i długoterminowej pracy. Choć same urządzenia monoblokowe charakteryzują się hermetycznie zamkniętym obiegiem czynnika chłodniczego, co oznacza, że instalator nie musi ingerować w układy wymagające uprawnień F-gazowych, to precyzja wykonania połączeń hydraulicznych i elektrycznych pozostaje kluczowa. Błędy na tym etapie mogą prowadzić do obniżenia wydajności systemu, zwiększenia kosztów eksploatacji, a nawet przedwczesnego zużycia urządzenia. Dbałość o szczegóły podczas montażu przekłada się bezpośrednio na komfort cieplny w budynku i wysokość rachunków za energię.
Zanim wezwiesz instalatora: Kompleksowa checklista przygotowań do montażu
Zanim ekipa montażowa pojawi się na miejscu, kluczowe jest odpowiednie przygotowanie. Dobre planowanie i wykonanie tych wstępnych kroków to połowa sukcesu, która pozwoli uniknąć wielu problemów i zapewni optymalne warunki pracy dla pompy ciepła.
Wybór strategicznego miejsca: Gdzie dokładnie postawić jednostkę zewnętrzną, by działała najefektywniej?
Lokalizacja jednostki zewnętrznej pompy ciepła monoblok ma niebagatelne znaczenie dla jej wydajności i poziomu generowanego hałasu. Przede wszystkim, należy zapewnić jej swobodny przepływ powietrza, co oznacza zachowanie odpowiednich odległości od ścian budynku oraz innych przeszkód architektonicznych. Zazwyczaj zaleca się minimum 30-50 cm z każdej strony, a z przodu nawet więcej, aby umożliwić swobodny wlot i wylot powietrza. Ponadto, warto pamiętać o przepisach dotyczących hałasu jednostka nie powinna generować więcej niż 45 dB na granicy działki sąsiada w porze nocnej. Choć monobloki są mniej wrażliwe na bezpośrednie nasłonecznienie czy silny wiatr niż niektóre inne systemy, optymalne umiejscowienie, np. z dala od przeważających wiatrów zimowych, może nieznacznie poprawić ich pracę. Niezwykle ważny jest również łatwy dostęp do miejsca montażu dla instalatorów oraz możliwość estetycznego i funkcjonalnego odprowadzenia kondensatu.
Solidna podstawa to podstawa: Jak krok po kroku przygotować fundament pod pompę ciepła?
Jednostka zewnętrzna pompy ciepła monoblok musi być zamontowana na stabilnym i wypoziomowanym podłożu. Najczęściej stosuje się w tym celu płytę betonową lub specjalistyczne, gotowe podstawy antywibracyjne. Fundament powinien być solidnie osadzony, aby zapobiec osiadaniu urządzenia i jego drganiom. Zaleca się, aby jego wysokość nad poziomem gruntu wynosiła co najmniej 20-30 cm. Taka wysokość jest szczególnie ważna w okresie zimowym, aby zapobiec oblodzeniu jednostki i zapewnić swobodny odpływ kondensatu nawet przy niskich temperaturach. Niewłaściwie przygotowany fundament może prowadzić do nierównomiernego obciążenia sprężarki i innych elementów, skracając żywotność pompy.
Formalności w pigułce: Czy na montaż monobloku potrzebujesz zgłoszenia lub pozwolenia?
Zgodnie z polskim Prawem budowlanym, montaż większości pomp ciepła typu monoblok o mocy do 50 kW nie wymaga uzyskania pozwolenia na budowę. W większości przypadków wystarczy jedynie zgłoszenie, a i to tylko wtedy, gdy instalacja wpływa na konstrukcję budynku lub jego wygląd. W praktyce, dla typowego montażu jednostki zewnętrznej na gruncie lub na istniejącym fundamencie, zgłoszenie często nie jest konieczne. Niemniej jednak, zawsze warto sprawdzić lokalne przepisy lub skonsultować się z urzędem gminy, aby upewnić się co do ewentualnych wymogów formalnych w danym rejonie.
Uprawnienia instalatora pod lupą: Jakie certyfikaty musi posiadać fachowiec (i dlaczego to ważne)?
Chociaż podłączenie hydrauliczne pompy ciepła monoblok nie wymaga specjalnych uprawnień F-gazowych, ponieważ układ jest fabrycznie zamknięty, to podłączenia elektryczne są już inną kwestią. Do prac przy instalacji elektrycznej, w tym podłączenia zasilania i sterowania pompą ciepła, niezbędne są uprawnienia kwalifikacyjne SEP, zwane potocznie „SEP G1” (elektryczne do 1 kV). Co więcej, wielu producentów pomp ciepła wymaga, aby pierwsze uruchomienie urządzenia zostało przeprowadzone przez autoryzowanego serwisanta. Jest to często warunek konieczny do zachowania pełnej gwarancji producenta. Wybierając instalatora, warto zatem upewnić się, że posiada on odpowiednie uprawnienia i doświadczenie w montażu tego typu urządzeń.
Serce instalacji: Podłączenie hydrauliczne monobloku krok po kroku
Podłączenie hydrauliczne to etap, który w największym stopniu decyduje o tym, jak efektywnie pompa ciepła będzie współpracować z istniejącym lub nowym systemem grzewczym budynku. To tutaj decyduje się o przepływie ciepła i jego dystrybucji.
Schemat, który musisz zrozumieć: Jak połączyć pompę z buforem, podłogówką i zasobnikiem CWU?
Schemat podłączenia hydraulicznego pompy ciepła monoblok zależy od konfiguracji całego systemu grzewczego. W przypadku ogrzewania podłogowego, gdzie wymagana jest niska temperatura zasilania, pompa może pracować bezpośrednio z instalacją. Jednak w przypadku modernizacji starszych budynków z grzejnikami, które potrzebują wyższej temperatury, niezbędne jest zastosowanie bufora ciepła. Bufor działa jako akumulator ciepła, stabilizując pracę pompy i zapobiegając jej częstym cyklom załączania i wyłączania, co jest szczególnie ważne dla żywotności sprężarki. Pompa ciepła podgrzewa wodę w buforze, a następnie z bufora ciepło jest dystrybuowane do instalacji grzewczej (podłogówki lub grzejników) oraz do zasobnika ciepłej wody użytkowej (CWU). Prawidłowe podłączenie zasobnika CWU zapewnia stały dostęp do ciepłej wody.
Elementy obowiązkowe w kotłowni: Rola filtra magnetycznego, zaworów i naczyń wzbiorczych
Aby instalacja hydrauliczna działała poprawnie i była chroniona przed uszkodzeniami, musi być wyposażona w kilka kluczowych elementów:
- Filtr siatkowy i magnetyczny: Chronią pompę i inne elementy systemu przed zanieczyszczeniami mechanicznymi (np. resztkami po budowie, kamieniem kotłowym), które mogą znajdować się w wodzie. Filtr magnetyczny dodatkowo wyłapuje cząsteczki żelaza.
- Zawory odcinające: Umożliwiają odcięcie poszczególnych sekcji instalacji (np. pompy, bufora) od reszty systemu, co jest niezbędne podczas prac serwisowych lub wymiany elementów.
- Naczynie wzbiorcze: Kompensuje zmiany objętości wody w instalacji spowodowane zmianami temperatury. Zapobiega nadmiernemu wzrostowi ciśnienia i chroni system przed uszkodzeniem.
- Pompa obiegowa: Odpowiada za cyrkulację wody w systemie grzewczym. W niektórych systemach może być wymagana dodatkowa pompa obiegowa, jeśli zintegrowana pompa w pompie ciepła nie zapewnia wystarczającego przepływu.
Ochrona przed mrozem: Zawory przeciwzamrożeniowe czy glikol co wybrać dla Twojej instalacji?
Zabezpieczenie instalacji przed zamarznięciem jest kluczowe, zwłaszcza w przypadku rur prowadzących na zewnątrz lub w miejscach narażonych na niskie temperatury. Dwie główne metody to zastosowanie zaworów przeciwzamrożeniowych lub napełnienie instalacji roztworem glikolu. Zawory przeciwzamrożeniowe automatycznie spuszczają wodę z instalacji, gdy temperatura spadnie poniżej punktu zamarzania, co jest rozwiązaniem prostym i skutecznym, ale wymaga odprowadzenia wody w bezpieczne miejsce. Napełnienie instalacji glikolem (specjalnym płynem niezamarzającym) jest bardziej uniwersalne i chroni cały obieg, jednak glikol może nieznacznie obniżać efektywność cieplną systemu i wymaga stosowania odpowiednich materiałów instalacyjnych, odpornych na jego działanie. Wybór zależy od specyfiki instalacji i lokalnych warunków klimatycznych.
Jak nie tracić cennego ciepła? Prawidłowe prowadzenie i izolacja rur zewnętrznych
Rury łączące jednostkę zewnętrzną pompy ciepła z budynkiem są narażone na straty ciepła, zwłaszcza jeśli biegną na zewnątrz. Staranna i wysokiej jakości izolacja termiczna tych rur jest absolutnie niezbędna. Zapobiega ona nie tylko utracie energii cieplnej, co bezpośrednio przekłada się na wyższe rachunki, ale także chroni rury przed zamarzaniem w niskich temperaturach. Należy stosować materiały izolacyjne przeznaczone do zastosowań zewnętrznych, odporne na wilgoć i promieniowanie UV. Ważne jest, aby izolacja była szczelna i obejmowała całą długość rur, a także wszystkie połączenia i kształtki. Estetyczne wykończenie instalacji również ma znaczenie dla wyglądu posesji.
Test szczelności i wydajności: Pierwsze napełnienie i odpowietrzanie układu
Po zakończeniu podłączeń hydraulicznych, kluczowe jest prawidłowe przeprowadzenie pierwszego napełnienia instalacji wodą i jej odpowietrzenia. Oto kroki, które należy wykonać:
- Napełnianie instalacji: Powolne napełnianie systemu wodą, najlepiej demineralizowaną lub destylowaną, aby zapobiec osadzaniu się kamienia. Należy obserwować ciśnienie w układzie i upewnić się, że osiąga ono wartość zalecaną przez producenta.
- Odpowietrzanie: Systematyczne odpowietrzanie instalacji. Należy otworzyć wszystkie odpowietrzniki (ręczne i automatyczne) i pozwolić na wypłynięcie powietrza. Jest to proces wielokrotny, wymagający cierpliwości.
- Test szczelności: Po napełnieniu i odpowietrzeniu, należy dokładnie sprawdzić wszystkie połączenia pod kątem ewentualnych wycieków.
- Sprawdzenie ciśnienia: Upewnienie się, że ciśnienie w układzie jest stabilne i mieści się w zalecanych parametrach.
Te kroki są kluczowe dla zapewnienia prawidłowego obiegu wody i wykrycia ewentualnych nieszczelności przed uruchomieniem pompy.
Podłączenie elektryczne bez tajemnic: Co musisz wiedzieć o zasilaniu i sterowaniu?
Aspekt elektryczny instalacji pompy ciepła monoblok jest równie ważny jak hydrauliczny. Bezpieczeństwo, prawidłowe działanie i możliwość sterowania urządzeniem zależą od poprawnego podłączenia elektrycznego.
Bezpieczeństwo przede wszystkim: Jakie zabezpieczenia różnicowoprądowe i nadprądowe są wymagane?
Pompa ciepła, jako urządzenie o znacznym poborze mocy, wymaga odpowiednich zabezpieczeń elektrycznych. Niezbędne są zabezpieczenia nadprądowe (wyłączniki nadprądowe), które chronią instalację przed przeciążeniem i zwarciem, oraz zabezpieczenia różnicowoprądowe (wyłączniki RCD), które chronią przed porażeniem prądem w przypadku awarii izolacji. Rodzaj i wartość tych zabezpieczeń muszą być dobrane zgodnie z mocą i specyfikacją techniczną konkretnego modelu pompy ciepła, a także zgodnie z obowiązującymi normami elektrycznymi. Zwykle stosuje się wyłączniki nadprądowe o odpowiedniej charakterystyce i czułości (np. typu C) oraz wyłączniki różnicowoprądowe o czułości 30 mA.
Komunikacja i zasilanie: Jak poprawnie poprowadzić przewody do jednostki zewnętrznej?
Przewody zasilające i komunikacyjne do jednostki zewnętrznej pompy ciepła powinny być poprowadzone w sposób bezpieczny i estetyczny. Przekrój przewodów musi być odpowiednio dobrany do mocy urządzenia i długości instalacji, aby uniknąć nadmiernych spadków napięcia. Przewody powinny być chronione przed uszkodzeniami mechanicznymi, na przykład poprzez prowadzenie ich w peszlach lub korytkach kablowych. Ważne jest również zapewnienie ochrony przed wilgocią i warunkami atmosferycznymi, szczególnie jeśli przewody biegną na zewnątrz budynku. Estetyczne ułożenie kabli, ukrycie ich w ścianie lub maskowanie, znacząco podnosi walory wizualne całej instalacji.
Mózg systemu: Podłączanie sterownika pogodowego i czujników temperatury
Sterownik pogodowy oraz czujniki temperatury są kluczowymi elementami decydującymi o efektywności pracy pompy ciepła. Sterownik pogodowy analizuje temperaturę zewnętrzną i na tej podstawie reguluje temperaturę wody w systemie grzewczym, zapewniając optymalny komfort cieplny przy minimalnym zużyciu energii. Czujnik temperatury zewnętrznej, zamontowany zazwyczaj na ścianie budynku, dostarcza sterownikowi niezbędnych danych. Dodatkowe czujniki temperatury wewnętrznej i zasobnika CWU pozwalają na precyzyjne monitorowanie i regulację parametrów pracy. Prawidłowe podłączenie tych elementów do jednostki sterującej pompy ciepła jest niezbędne do jej optymalnego działania i osiągnięcia zakładanych oszczędności.
Moment prawdy: Pierwsze uruchomienie i kluczowe ustawienia pompy ciepła
Pierwsze uruchomienie pompy ciepła to kulminacyjny moment, w którym weryfikujemy poprawność wszystkich wykonanych prac i wprowadzamy kluczowe ustawienia, które będą decydować o jej dalszej pracy.
Ostateczna kontrola przed startem: Co sprawdzić, zanim pompa ruszy po raz pierwszy?
Przed pierwszym uruchomieniem pompy ciepła należy przeprowadzić dokładną kontrolę wszystkich elementów instalacji. Kluczowe punkty do sprawdzenia to:
- Szczelność układu hydraulicznego: Upewnienie się, że nie ma żadnych wycieków wody.
- Poprawność podłączeń elektrycznych: Sprawdzenie wszystkich połączeń przewodów zasilających i sterujących.
- Poziom ciśnienia w układzie: Weryfikacja, czy ciśnienie wody w instalacji jest zgodne z zaleceniami producenta.
- Poprawność montażu jednostki zewnętrznej: Sprawdzenie stabilności fundamentu i braku luzów.
- Obecność wszystkich niezbędnych elementów: Upewnienie się, że zainstalowane są filtry, zawory, naczynie wzbiorcze, a izolacja rur jest kompletna.
- Dostępność odprowadzenia kondensatu: Sprawdzenie, czy otwór odpływowy jest drożny.
Taka kontrola pozwala uniknąć potencjalnych awarii i problemów już na starcie.
Krzywa grzewcza: Jak ją ustawić, aby rachunki były niskie, a komfort wysoki?
Krzywa grzewcza to parametr, który określa zależność między temperaturą zewnętrzną a temperaturą wody w systemie grzewczym. Prawidłowe jej ustawienie jest kluczowe dla efektywności pompy ciepła. Zbyt wysoka temperatura zasilania, nawet przy niskiej temperaturze zewnętrznej, prowadzi do niepotrzebnego zużycia energii i przegrzewania pomieszczeń. Zbyt niska temperatura może skutkować niedogrzaniem budynku. Ustawienie krzywej grzewczej polega na dobraniu odpowiedniego nachylenia i przesunięcia, tak aby pompa dostarczała optymalną ilość ciepła przy minimalnym zużyciu energii. W przypadku ogrzewania podłogowego zazwyczaj stosuje się łagodniejsze krzywe grzewcze (niższe temperatury), podczas gdy dla grzejników może być potrzebna bardziej stroma krzywa. Proces ten często wymaga kilku korekt i obserwacji, aby osiągnąć idealny balans między komfortem a oszczędnością.
Problem zamarzającej wody: Jak skutecznie i estetycznie odprowadzić kondensat z jednostki?
Podczas pracy pompy ciepła, zwłaszcza w trybie rozmrażania (defrost), jednostka zewnętrzna generuje znaczną ilość kondensatu, czyli skroplin. Skuteczne i estetyczne odprowadzenie tego kondensatu jest niezwykle ważne. Niewłaściwe odprowadzenie może prowadzić do tworzenia się kałuż pod jednostką, oblodzenia, a nawet uszkodzenia samego urządzenia lub jego fundamentu. Najlepszym rozwiązaniem jest podłączenie jednostki do kanalizacji deszczowej lub wykonanie dedykowanego odpływu. Warto rozważyć zastosowanie specjalnych podgrzewanych mat lub węży odpływowych, które zapobiegają zamarzaniu kondensatu w niskich temperaturach. Estetyczne ukrycie rur odpływowych, np. pod ziemią lub w obudowie, również poprawia wygląd posesji.
Inwestycja w pompę ciepła to świadomy krok w stronę ekologicznego i ekonomicznego ogrzewania domu, ale jej pełny potencjał ujawnia się jedynie dzięki profesjonalnemu montażowi i starannemu dopasowaniu do indywidualnych potrzeb budynku.
Ucz się na cudzych błędach: 5 najczęstszych potknięć przy montażu monobloku i jak ich uniknąć
Znajomość typowych błędów popełnianych podczas montażu pomp ciepła monoblok pozwala uniknąć kosztownych pomyłek i zapewnić bezproblemową eksploatację urządzenia przez wiele lat.
Błąd #1: Zła lokalizacja jednostki zewnętrznej i jej głośna praca
Umieszczenie jednostki zewnętrznej zbyt blisko ścian budynku, ogrodzenia lub innych przeszkód znacząco ogranicza przepływ powietrza, co prowadzi do obniżenia wydajności pompy i zwiększenia jej zużycia energii. Dodatkowo, brak odpowiedniego dystansu może potęgować hałas. Rozwiązanie: Zawsze zachowuj zalecane przez producenta odległości od przeszkód i upewnij się, że jednostka nie jest umieszczona w miejscu, gdzie powietrze jest zablokowane. Rozważ montaż na tłumikach drgań, aby zredukować przenoszenie hałasu.
Błąd #2: Pominięcie filtra magnetycznego i bufora w instalacji
Brak filtra magnetycznego naraża instalację na zanieczyszczenia, które mogą uszkodzić pompę i inne elementy. Pominięcie bufora ciepła, szczególnie w modernizowanych systemach grzewczych, prowadzi do niestabilnej pracy pompy, częstych cykli załączania i wyłączania, co skraca jej żywotność i obniża efektywność. Rozwiązanie: Zawsze stosuj wysokiej jakości filtry siatkowe i magnetyczne. W przypadku modernizacji instalacji grzewczej, zdecydowanie zaleca się montaż bufora ciepła.
Błąd #3: Niedostateczna izolacja rur prowadzących na zewnątrz
Niewłaściwa lub zbyt cienka izolacja rur zewnętrznych skutkuje znacznymi stratami ciepła, co oznacza, że pompa musi pracować ciężej, zużywając więcej energii, aby utrzymać zadaną temperaturę w budynku. Może to również prowadzić do zamarznięcia wody w rurach. Rozwiązanie: Stosuj grubą, wysokiej jakości izolację termiczną przeznaczoną do zastosowań zewnętrznych, odporną na warunki atmosferyczne.
Błąd #4: Przenoszenie drgań na budynek przez brak wibroizolacji
Pompy ciepła generują wibracje podczas pracy. Jeśli jednostka zewnętrzna nie zostanie zamontowana na odpowiednich podkładkach antywibracyjnych lub solidnym fundamencie, drgania te mogą przenosić się na konstrukcję budynku, powodując uciążliwy hałas i dyskomfort. Rozwiązanie: Używaj specjalnych podkładek antywibracyjnych lub gumowych amortyzatorów pod jednostką zewnętrzną, aby zminimalizować przenoszenie drgań.
Przeczytaj również: Place zabaw dla dzieci – dlaczego są ważne dla rozwoju maluchów?
Błąd #5: Nieprawidłowe pierwsze uruchomienie i utrata gwarancji
Samodzielne uruchomienie pompy ciepła bez odpowiedniej wiedzy i doświadczenia, lub zlecenie tego zadania osobie bez autoryzacji producenta, może prowadzić do nieprawidłowej konfiguracji parametrów pracy. Skutkuje to niższą wydajnością, wyższym zużyciem energii, a co najgorsze utratą gwarancji producenta. Według danych Immergas, często pierwsze uruchomienie musi być przeprowadzone przez autoryzowanego serwisanta, aby zachować gwarancję. Rozwiązanie: Zawsze zlecaj pierwsze uruchomienie wykwalifikowanemu specjaliście lub autoryzowanemu serwisowi producenta.
